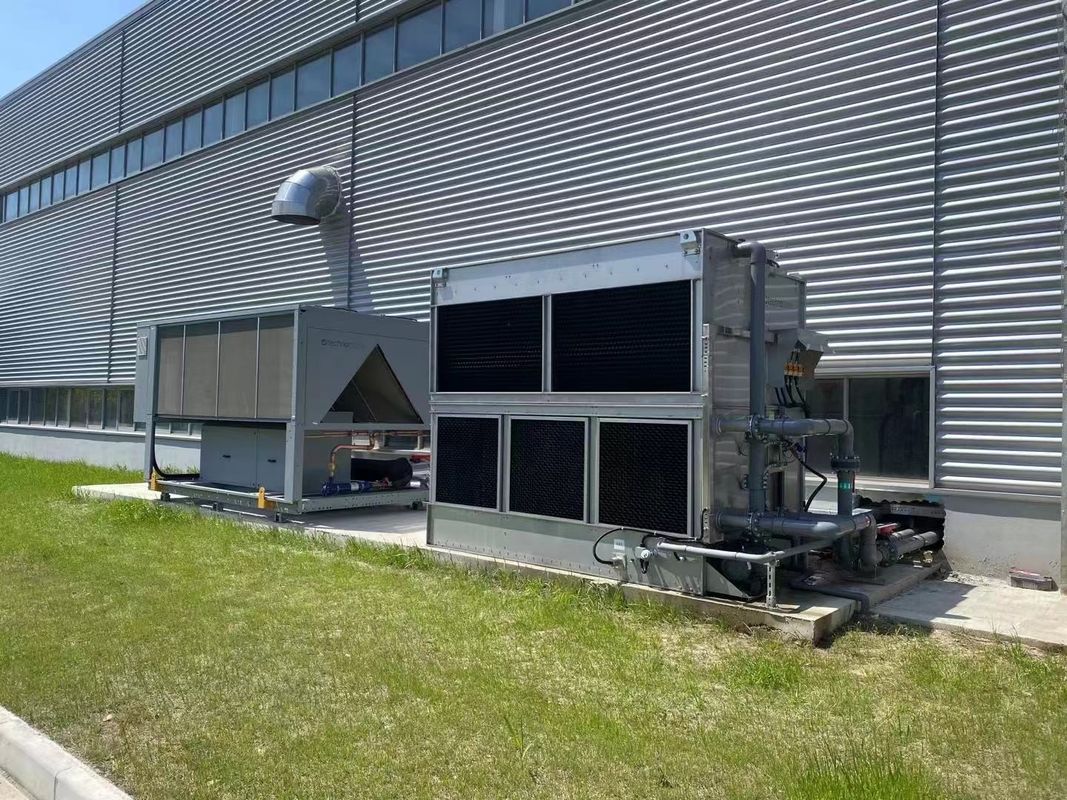

30 تا 366 تن اسمی برج خنک کننده جریان متقاطع تحریک شده برج خنک کننده حلقه بسته
اصل کار:
برج های خنک کننده با جریان متقاطع از یک فن خنک کننده استفاده می کنند که معمولاً در بالای یا کنار برج خنک کننده قرار دارد تا هوا را از داخل برج خنک کننده جذب کند.
این نوع برج خنک کننده دارای جریان متقابل است، به این معنی که آب خنک کننده نسبتاً عمودی به جهت جریان هوا جریان می یابد.که به افزایش سطح مبادله گرما و بهبود بهره وری خنک کننده کمک می کند.
ویژگی های ساختاری:
برج های خنک کننده جریان متقاطع به طور معمول دارای فن ها، لایه های پر کردن و جمع آوری کننده های آب در بالا یا سمت چپ هستند.
آب خنک کننده از بالای برج وارد می شود، از لایه های پرکننده عبور می کند و با هوا در حال بالا رفتن گرما را مبادله می کند. گرما در آب داغ به هوا منتقل می شود،در نتیجه دمای آب خنک می شود..
مزایا:
طراحی برج خنک کننده جریان متقاطع ایجاد شده باعث افزایش منطقه تماس بین آب خنک کننده و هوا می شود که به بهبود بهره وری مبادله گرما کمک می کند.
طراحی جریان متقابل می تواند مقاومت پر کردن را کاهش دهد، اثر خنک کننده را بهبود بخشد و مصرف انرژی فن را کاهش دهد.
حوزه های کاربردی:
برج های خنک کننده جریان متقاطع به طور گسترده ای در زمینه های مختلف صنعتی، به ویژه در نیروگاه ها، کارخانه های شیمیایی و سایر فرآیندهای صنعتی که نیاز به خنک سازی زیادی دارند، استفاده می شوند.
این برج های خنک کننده می توانند به حفظ دمای عادی کار برای تجهیزات صنعتی کمک کنند و گرما تولید شده در طول فرآیندهای تولید را کاهش دهند.
مشخصات محصول:
|
مدل نه |
اسمی نرخ جریان (تن) |
فن | پمپ گردش | لوله اتصال ((ملی متر) | کل ابعاد ((ملی متر) | وزن | |||||||
|
قدرت (kW) |
حجم هوا ((m3/s) |
قدرت (kW) |
حجم هوا ((m3/h) | ورودی/خرید | درستش کن | تخلیه | L | W | H |
NET (کیلوگرم) |
دویدن (کیلوگرم) |
||
| GHM-225 | 30 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2540 | 940 | 2200 | 1020 | 1820 |
| GHM-230 | 37 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 940 | 2200 | 1050 | 2020 |
| GHM-235 | 43 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 1940 | 2200 | 1100 | 2100 |
| GHM-340 | 49 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 | DN25 | DN40 | 3360 | 1940 | 2200 | 1310 | 2540 |
| GHM-350 | 61 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1450 | 3080 |
| GHM-365 | 79 | 1.5×3 | 5.1×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1520 | 3200 |
| GHM-380 | 98 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2050 | 4920 |
| GHM-390 | 110 | 1.5×4 | 51x | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2100 | 5000 |
| GHM-3100 | 122 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2150 | 5100 |
| GHM-3110 | 134 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2250 | 5250 |
| GHM-5125 | 152 | 1.5×4 | 5.1×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 4740 | 2240 | 2910 | 2800 | 6800 |
| GHM-5150 | 183 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3200 | 7820 |
| GHM-5175 | 213 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN125×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3300 | 8000 |
| GHM-7200 | 244 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | DMao | 5840 | 2900 | 3260 | 5000 | 9000 |
| GHM-7225 | 274 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | DN4o | 5840 | 2900 | 3470 | 5500 | 10000 |
| GHM-7250 | 305 | 4x4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6500 | 11500 |
| GHM-7275 | 335 | 4×4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6800 | 11800 |
| GHM-7300 | 366 | 4×4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 7000 | 12000 |
توجه:
تن های اسمی بر اساس دمای 35 ~ 29.5 ° C/95 ~ 85 ° F، WBT 25.5 ° C / 78 ° F و 0.681 m3 / hr / ton است.
