دریچه نیمه کره ای منحرف نصب شده در سمت دریچه نیمه توپ منحرف DN40-1000
توضیحات محصول:
دردریچه نیمه کره ی منحرف نصب شده در سمتیک دریچه فلزی است که تاج توپ فلزی را بر روی کره ی عجیب و غریب ثابت می کند، باز و بسته شدن دریچه را از طریق چرخش 90 درجه ی کراکشافت عجیب و غریب انجام می دهد،و در تماس با سطح مهر و موم تاج توپ فلزی استصندلی در جهت محوری و شعاعی شناور می شود تا جفت شدن تاج توپ و صندلی شیر را جبران کند.
ساختار ساده و قابل اعتماد و روش مهر و موم فلزی آن را نه تنها جایگزینی مناسب برای دریچه های دریچه، بلکه برای سیستم هایی که نمی توانند استفاده شوند نیز قابل استفاده می کنند.می تواند به طور گسترده ای در نفت استفاده شودصنعت های شیمیایی، برق، فلزات سازی و صنایع دیگر، با طراحی منحصر به فرد و ساختار جدید.
مجموعه ی نیمه کره ی مهر و موم کننده ی دریچه ی نیمه توپ منحرف نصب شده از طرف فلنج نصب می شود. این ساختار نگهداری آن آسان است.نیازی به جدا کردن کامل از خط لوله نیست.در هنگام باز کردن، توپ در حفره دریچه پنهان می شود، با یک سطح حمل جریان بزرگ. در هنگام بسته شدن، توپ به صورت یک قطعه از قطعات آب می تواند به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعه از قطعات آب به صورت یک قطعات آب به صورت یک قطعات آب به صورت یک قطعات آبسطح کروی هسته دریچه در امتداد صندلی دریچه رو به رو است، و دارای عملکرد برش است، به طور موثر مانع از مقیاس و دستیابی به مهر و موم قابل اعتماد است.
مناسب برای استفاده در تصفیه فاضلاب، پالپ کاغذ، آلومینا، گرمایش شهری، نفت، گاز طبیعی، رسانه های مخلوط مایع و جامد یا رسانه های مستعد کریستالیزاسیون شیمیایی و غیره است.
مواد اصلی قطعات:
| نام قطعات | بدن شیر | صفحه پروانه | حلقه مهر | ساقه | صندلی شیر |
| مواد | آهن رسوب خاکستری، فولاد کربن | آهن رسوب خاکستری، فولاد رسوب شده، آهن کش | لاستیک مقاوم به روغن نایتریل، نئوپرن | فولاد ضد زنگ | پلیتترکلور اتیلن |
ابعاد اصلی اتصال خارجی (واحد: میلی متر)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 430 | 502 | 550 | 800 | 750 | 850 | 950 | 1050 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 395 | 445 | 505 | 565 | 615 | 670 | 710 | 895 | 1015 | 1115 | 1230 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 500 | 840 | 950 | 1050 | 1160 |
مشخصات محصول:
1.دریچه نیمه توپ منحرفمحکم بسته شده و می تواند گاز های مضر را با هیچ نشت حمل کند.
2این به ویژه در حمل جریان مخلوط جریان مخلوط دو فاز که در آن جامد های مستعد مقیاس بندی است، موثر است.
3صندلی شیر باز هم می تواند پس از تنظیم یا تعویض استفاده شود، که از معایب تمام واحد پس از شکست مهر شیر جلوگیری می کند.
4. نیم کره و صندلی شیر بر روی آن جوش داده می شود و تحت درمان ویژه ای قرار می گیرد تا ضد خوردگی، مقاوم در برابر لباس،با قدرت بالا و انواع دیگر برای پاسخگویی به نیازهای مناسبت های مختلف.
5. مقدار جبران خسارت در هسته دریچه جفت مهر باقی مانده است. هنگامی که دریچه پوشیده می شود ، هنگام بسته شدن آن را کمی چرخش دهید تا مهر و موم قابل اعتماد را تضمین کنید و عمر خدمت را افزایش دهید.
6. قطع قطر جریان بزرگ است و هسته شیر در هنگام بسته شدن شسته نمی شود. هنگامی که باز می شود، سطح کروی هسته شیر به تدریج در امتداد صندلی شیر حرکت می کند،به طور موثر از بین بردن موانع مقیاس و دستیابی به مهر و موم قابل اعتماد.

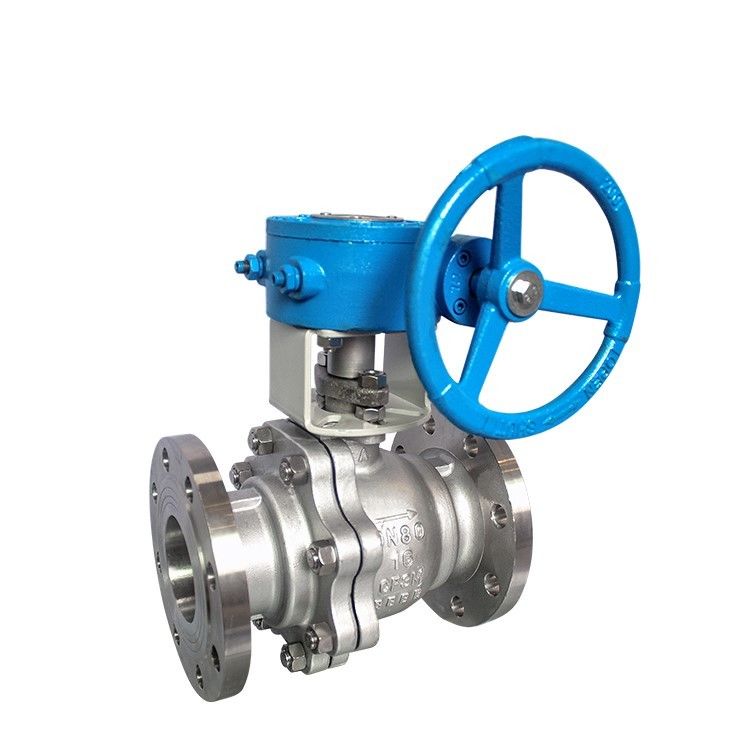

تصویر محصول:
