برجسته کردن
برج خنک کننده مدار باز فشار اجباری,برج خنک کننده مدار باز 500m3/h,برج خنک کننده مدار باز 4500m3/h
,500m3/H Open Circuit Cooling Tower
,4500m3/H Open Circuit Cooling Tower
-
نام محصولبرج خنک کننده جریان شمارنده
-
جریان500m3/h-4500m3/h
-
قطعات ماشینفن آلیاژ آلومینیوم / کاهش دهنده موتور / جمع کننده آب چند موجی / سیستم توزیع آب لوله ای / پرکننده فیل
-
نوعنوع دمای پایین / نوع استاندارد / نوع دمای متوسط / نوع دمای بالا
-
جنس بدنهکامپوزیت FRP سازه فولادی
-
درخواستخنک سازی مایعات صنعتی
-
محل منبعجیانگسو، چین
-
گواهیGB7190.2-1997
-
شماره مدلسری NH
-
مقدار حداقل تعداد سفارش1

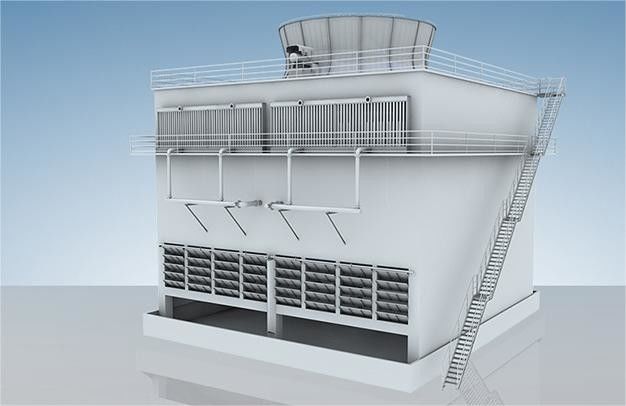

برج خنک کننده مدار باز 500m3/H-4500m3/H
برج خنک کننده 500m3 / H-4500m3 / H برج خنک کننده مدار باز
اصل کار:
آب گرم از بالا به برج خنک کننده وارد می شود، معمولا از طریق لوله ها.
یک فن یا سایر تجهیزات تهویه در پایین برج هوا خنک کننده را به پایین برج خنک کننده وارد می کند.
آب گرم از لایه بسته بندی عبور می کند و با هوای خنک کننده در حال افزایش گرما را مبادله می کند.
گرما در آب داغ به هوا منتقل می شود و باعث می شود دمای آب کاهش یابد، در حالی که هوا گرم می شود و گرما را از بین می برد.
حوزه های کاربرد:
برج های خنک کننده باز ضد جریان به طور گسترده ای در نیروگاه های برق، کارخانه های شیمیایی، پالایشگاه ها و سایر سایت های صنعتی برای خنک کردن آب گردش استفاده می شود.مایعات خنک کننده یا سایر آب گرم یا مایعات تولید شده در فرآیند تولید.
این برج های خنک کننده به حفظ دمای عادی تجهیزات صنعتی کمک می کنند و انتشار گرما از فرآیند تولید را کاهش می دهند.
نگهداری و بهینه سازی عملکرد:
برج های خنک کننده باز ضد جریان نیاز به نگهداری منظم دارند، از جمله تمیز کردن بسته بندی، بررسی لوله ها و شیرها و غیره.
بهینه سازی عملکرد برج خنک کننده را می توان از طریق انتخاب مناسب بسته بندی، تنظیم فن و کنترل گردش مایع برای اطمینان از بهترین کارایی تبادل گرما به دست آورد.
مشخصات محصول:
| نوع |
ظرفیت آب m3/h |
اندازه بیرونی |
فن |
لوله ورودی آب DN ((mm) |
آب توزیع ارتفاع لوله mm |
سايز ديگر |
وزن |
استاندارد سر و صدا نقطه ای dB ((A) |
|||||||||
| B ((mm) |
H(mm) |
قطر mm |
حجم هوا x10^4m3 |
قدرت موتور N ((KW) |
ب1 |
L |
H1 |
H2 |
A |
خشک t |
اندازه بتن m3 |
مرطوب t |
|||||
| 10NH-500 |
500 |
6400 |
9200 |
4000 |
32.4 |
22 |
350 |
5200 |
3200 |
19200 |
2700 |
6500 |
2121 |
15.4 |
24 |
91.8 |
≤75 |
| 10NH-750 |
750 |
7800 |
10376 |
5000 |
48 |
30 |
450 |
5750 |
3900 |
23400 |
3200 |
7300 |
2352 |
22.1 |
29 |
118.2 |
≤75 |
| 10NH-1000 |
1000 |
9000 |
11555 |
6000 |
64 |
45 |
500 |
6300 |
4500 |
27000 |
3700 |
7900 |
2526 |
28.4 |
36 |
148.4 |
≤75 |
| 10NH-1500 |
1500 |
11000 |
13228 |
7000 |
96 |
75 |
600 |
7150 |
5500 |
33000 |
4200 |
9200 |
4784 |
40.3 |
60 |
235.6 |
≤75 |
| 10NH-2000 |
2000 |
12800 |
14500 |
8000 |
130 |
92 |
700 |
7250 |
6400 |
38400 |
4500 |
9750 |
5184 |
53.9 |
77 |
306.9 |
≤75 |
| 10NH-2500 |
2500 |
14400 |
14550 |
8530 |
157 |
110 |
800 |
7250 |
7200 |
43200 |
4500 |
9750 |
5034 |
65.7 |
100 |
409.3 |
<75 |
| 10NH-3000 |
3000 |
15800 |
15350 |
8530 |
190 |
132 |
900 |
7500 |
7900 |
47400 |
4700 |
10550 |
5534 |
77.6 |
120 |
473.2 |
≤75 |
| 10NH-3500 |
3500 |
17000 |
15400 |
8530 |
218.5 |
160 |
900 |
7600 |
4250 |
34000 |
5000 |
10600 |
5584 |
86.5 |
180 |
651 |
≤75 |
| 10NH-4000 |
4000 |
18200 |
16112 |
9140 |
252 |
185 |
1000 |
7800 |
4550 |
36400 |
5200 |
11050 |
5734 |
99.1 |
200 |
728.5 |
≤75 |
| 10NH-4500 |
4500 |
19300 |
16712 |
9140 |
282 |
220 |
1000 |
8100 |
4825 |
38600 |
5500 |
11650 |
6034 |
109 |
220 |
805.1 |
≤75 |
|
شرایط طراحی: wb temp=28°C فشار بارومتریک=1.004x10^5 Pa دمای آب ورودی=43°C دمای آب خروجی=33°C |
يادداشت: 1وزن تجهیزات در واحدهای یک برج واحد محاسبه می شود. 2وزن خشک وزن محصول تحویل است، اندازه بتنی ساختار بتنی است 3وزن خاص بتن در 2.6t / m3 محاسبه می شود، وزن مرطوب وزن کار برج است. |
||||||||||||||||
