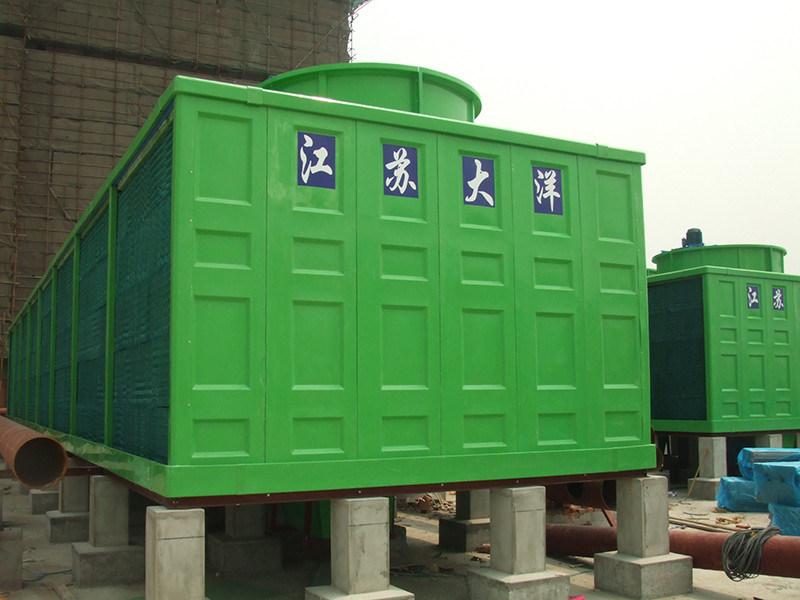

موسسه CTI برج خنک کننده خروجی طبیعی جریان متقابل برج خنک کننده حلقه باز
برج خنک کننده HLT برج خنک کننده واحد نوع دمای پایین، نوع استاندارد، نوع دمای متوسط، نوع دمای بالا مشخصات:
| مدل | حجم | تفاوت دما در درجه سانتیگراد | ابعاد | فن | دریچه لوله ساخته شده توسط کاربر | صدا dB ((A)) |
وزن کیلوگرم |
وزن کیلوگرم |
|||||||||
| ۲۸ درجه سانتیگراد | ۲۷ درجه سانتیگراد | L×W×H | حجم هوا (ده هزار) m3/h |
قطر سانتی متر |
قدرت kw |
ترانس ماموریت |
لوله ورودی آب mm |
توزیع آب mm |
خروجی آب در میلی متر |
تامین آب mm |
لوله ی سرریز mm |
خروجی تخلیه ملم |
|||||
| 350 | 350 | 375 | 6 | 5200×4600×3100 | 20.5 | 2800 | 11 | کاهش | 250 | 125×4 | 300 | 40 | 50 | 50 | ️56 | 3180 | 7800 |
| 10 | 5200x4600x3600 | 23 | 3000 | 11 | 3250 | 8500 | |||||||||||
| 25 | 5200×4600×4100 | 25.8 | 3200 | 11 | 3400 | 9100 | |||||||||||
| 400 | 400 | 430 | 6 | 5600×5200×3600 | 27 | 3200 | 11 | 300 | 125×4 | 350 | 40 | 50 | 50 | ️59 | 3600 | 8900 | |
| 10 | 5800×5200×4100 | 32 | 3400 | 11 | 3850 | 9600 | |||||||||||
| 25 | ۶۲۰۰ × ۵۲۰۰ × ۴۶۰۰ | 40 | 3800 | 15 | 3900 | 10500 | |||||||||||
| 450 | 450 | 480 | 6 | 5600×5400×3600 | 29 | 3200 | 11 | 300 | 150×4 | 350 | 50 | 65 | 65 | ️59 | 3700 | 9300 | |
| 10 | 5800×5400×4100 | 40 | 3400 | 11 | 3950 | 9800 | |||||||||||
| 25 | ۶۲۰۰×۵۴۰۰×۴۶۰۰ | 48 | 3800 | 15 | 4050 | 11000 | |||||||||||
| 500 | 500 | 550 | 6 | 6200×5600×4100 | 32 | 3800 | 15 | 300 | 150×4 | 350 | 50 | 65 | 65 | ️60 | 4400 | 10500 | |
| 10 | 6400×5600×4600 | 38 | 4000 | 15 | 4600 | 12000 | |||||||||||
| 25 | ۶۶۰۰ × ۵۶۰۰ × ۵۱۰۰ | 52 | 4200 | 15 | 4850 | 12500 | |||||||||||
| 600 | 600 | 650 | 6 | ۶۶۰۰ × ۵۸۰۰ × ۴۱۰۰ | 40 | 4200 | 15 | 350 | 150×4 | 400 | 65 | 80 | 80 | ️61 | 5400 | 13200 | |
| 10 | ۷۰۰۰×۵۸۰۰×۴۶۰۰ | 45.5 | 4600 | 18.5 | 5900 | 13700 | |||||||||||
| 25 | 7100×5800×5100 | 60 | 4700 | 18.5 | 6150 | 14000 | |||||||||||
| 700 | 700 | 750 | 6 | 7000×6500×5100 | 45.5 | 4600 | 18.5 | 350 | 200×4 | 400 | 65 | 80 | 80 | ₹62 | 6500 | 14100 | |
| 10 | 7400×6500×4600 | 52.5 | 5000 | 22 | 6900 | 14500 | |||||||||||
| 25 | 8000×6500×5100 | 70 | 5000 | 30 | 7400 | 15000 | |||||||||||
ساختار برج:
این برج از ساختار فریم فولادی و محفظه فیبرگلاس استفاده می کند. The end face design and space layout of the beams and columns in the tower fully consider the requirements of water distribution uniformity and low wind resistance while ensuring the overall strength and stability of the equipment.
1رنگ پنل های شیشه ای محفظه برج می تواند توسط صاحب انتخاب شود و طرح گروه برج با محیط اطراف هماهنگ است.
2استفاده از فن آوری تخلیه داخلی باعث می شود برج زیبا و با دوام تر باشد.
3. یک نردبان نگهداری در یک طرف برج نصب شده است تا نیازهای نگهداری روزانه و حفاظت از آتش را برآورده کند.
4. بخش های قاب در برج استفاده از گرم غوطه ور کردن ضد خوردگی فرآیند، که نیاز به ضد خوردگی در طول استفاده، ساخت تجهیزات با دوام تر.
فن آلومینیومی:
1. تیغه های فن قالب بندی شده اند، تیغه ها صاف و صاف هستند و سطح بدون ترک، نقص، برر و نقص های دیگر صاف است.چرخ دنده از فن است به طور پویا متعادل قبل از ترک کارخانه، و دقت تعادل روتور سفت آزمایش G6 است.3. دنده کاهش بر اساس دقت 8 سطح ساخته شده است. فن می تواند به طور مداوم برای بیش از 8000 ساعت کار کند.
2. تیغه های فن از آلیاژ آلومینیوم با قدرت بالا ساخته شده اند که مزایای حجم بزرگ هوا، فشار کل بالا، کارایی بالا، انتقال پایدار، عمر طولانی،قدرت بالا و مقاومت در برابر خوردگی، اندازه کوچک، وزن سبک، عملکرد خوب شروع، و نگهداری و تعمیر مناسب. زاویه نصب تیغه می تواند برای پاسخگویی به الزامات فرآیند و بهبود بهره وری تغییر کند.
3تیغه ها و محورها با گشتاور برابر طراحی شده اند و زاویه تیغه می تواند با توجه به حجم هوا مورد نیاز تنظیم شود.
4. صندلی ثابت از مواد آلیومینیومی با قدرت بالا و سبک ساخته شده است ، که وزن کلی محور را کاهش می دهد ، لحظه ی بی حرکت را کاهش می دهد ،و ایمنی عملیات فن را بهبود می بخشد.
موتور برج خنک کننده:
1موتورهای بیرونی سری Y
2. موتور برج خنک کننده ضد آب کاملا بسته شده
3منبع برق: 380V/50HZ/3P
4سطح حفاظت: IP55
5سطح عایق بندی: F
فلر موج نقطه ای:
1ماده: PVC مقاوم به آتش و مقاوم به مواد شیمیایی.
2ضخامت بستر ورق پرکننده: 0.35±0.05mm
3. فرآیند قالب بندی: کاملا اتوماتیک وکیوم بلیستر
4. کارایی بالا و مقاومت کم
5عملکرد عالی ضد شعله - شاخص اکسیژن ضد شعله ≥40
6عملکرد هیدروفیلی و اولیوفوبیکی عالی، مقاوم در برابر تغییرات دما، بدون تغییر هندسی در 65 °C، بدون خرد کردن یا ترک شکن در -40 °C؛
7. قدرت بالا از بلوک مونتاژ - ورق پرکننده نوع تعلیق میله را اتخاذ می کند ، با نرخ نفوذ 100٪ ، بدون تغییر شکل پرکننده ، قدرت بالا ، تعویض آسان ،و هزینه های عملیاتی پایین.
آب پاشی (حتی توزیع آب):
1. آب گرم از طریق توزیع کننده آب به کاسه آب پاشی جریان می یابد و اولین خنک کننده را تشکیل می دهد.
2آب به طور مساوی از طریق کاسه آب پاشنده توزیع می شود، به فلر ریخته می شود و سپس برای خنک شدن دوم توسط فن خارج می شود.
3از آنجایی که فرآیند اسپریکر غیر مسدود و بدون فشار است، سیستم اسپریکر نیازی به نگهداری ندارد.
اجزای FRP:
1تعداد حباب هایی با قطر 3 تا 5 میلی متر در سطح بیرونی بدن برج نباید بیش از 3 در یک متر مربع باشد و حداکثر قطر حباب های سطحی نباید بیش از 5 میلی متر باشد.
2درجه سفت شدن ≥80٪
3سختي بارکول >35
4مواد رزینی 55 تا 65 درصد
5مقاومت کششی ≥200MPa
6مقاومت خم شدن قطعات FRP پلی استر ≥147Mpa و مقاومت خم شدن قطعات FRP اپوکسی ≥196Mpa است.
7مقاومت در برابر ضربه ≥20J/cm2
8چگالي 1800 کيلوگرم در متر
اجزای فولادی:
برای تضمین کیفیت، شرکت ما تمام قطعات فولادی را قبل از اینکه از کارخانه خارج شوند، از طریق مجموعه ای از اقدامات ضد خوردگی سختگیرانه، از جمله ترشح، حذف زنگ، شستن آب،و گالوانیزاسیون گرمدر شرایط عادی استفاده، عمر اجزای فولادی پس از درمان ضد خوردگی کمتر از 20 سال نیست.
