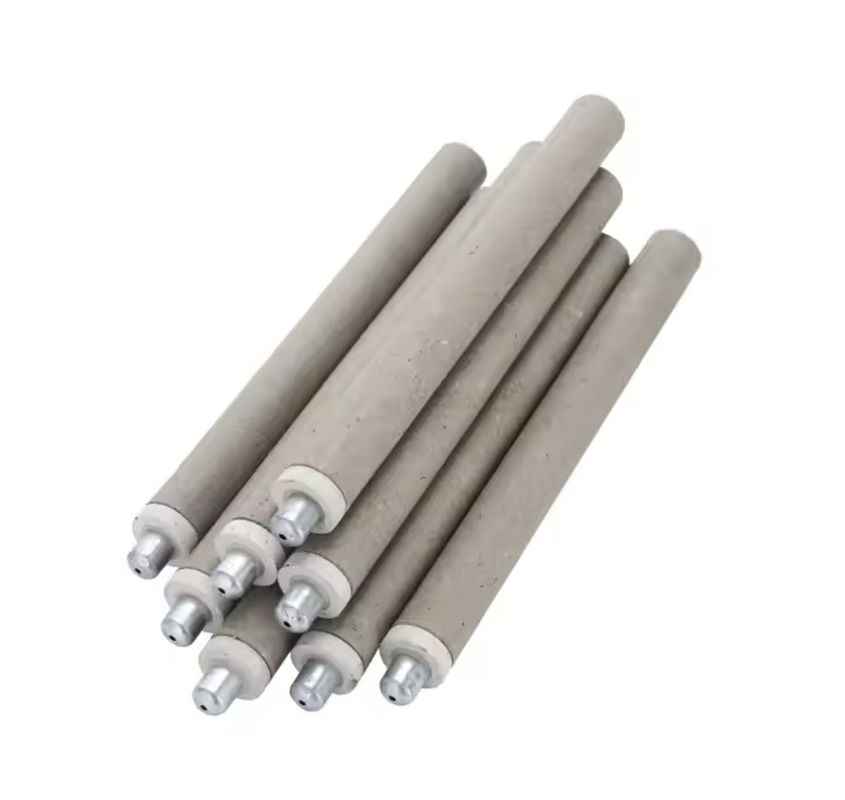

ترموپول KB/KR/KS/KW اندازه گیری سریع دمای ترموپول دقت بالا
[ تجزیه و تحلیل ساختاری ]
ساختار یکترموکوپل سریععمدتا از یک سر ترموکوپل دمایی و یک لوله کاغذی بزرگ تشکیل شده است.سر ترموپل عمدتا شامل سیم های ترموپل مثبت و منفی جوش داده شده به سیم تعویض برای ترموپل سریع است، و سیم جبران در براکت جاسازی شده است. براکت با یک لوله کاغذی کوچک پوشانده شده است و سیم ترموکوپل توسط کوارتز پشتیبانی و محافظت می شود.مجهز به یک کاپ ضد خشکی در خارج، تمام اجزای آن در سر گل متمرکز شده و با یک ماده پرکننده مقاوم در برابر آتش به هم چسبیده شده است، که باعث می شود جدا نشدنی باشد و بنابراین قابل استفاده باشد.
[ اصل کار ]
بر اساس اثر ترمو الکتریکی فلزات، تفاوت دمایی تولید شده در هر دو انتهایترموکوپلاز آن برای اندازه گیری دمای فولاد ذوب شده و فلزات ذوب شدید استفاده می شود. دو قطعه مختلف از هادی ها در هر دو سر به صورت یک مدار جوش داده می شوند.انتهای اندازه گیری مستقیم به عنوان انتهای کار (انتهای داغ) نامیده می شود.، و انتهای پایانی سیم کشی به عنوان انتهای سرد نامیده می شود. هنگامی که تفاوت دمایی بین انتهای گرم و انتهای سرد وجود دارد، یک جریان حرارتی در مدار تولید می شود.هنگامی که به یک ابزار نمایش متصل می شود، مقدار دمای مربوط به نیروی الکتروموتوریک ترمو الکتریکی تولید شده بر روی ابزار نشان داده می شود.و نیروی الکتروموتوری با افزایش دما افزایش می یابد.
[ پارامتر ]
| شماره | نام | مدل | نمره فارغ التحصيلي | کمک هزینه | محدوده اندازه گیری | زمان اندازه گیری | ویژگی های قابل استفاده |
| 1 |
وولفستم رنیوم3 ولتفستم رنیوم25 |
KW | W | ±5°C | 0°C-1800°C | ≤6S | همچنین به عنوان"ترموپول وولفستم رنیوم" این دارای مزایای ثبات حرارتی قابل اعتماد و قیمت پایین است و به طور گسترده ای توسط کاربران استفاده می شود. |
| 2 | پلاتین و رودیوم30-پلاتین و رودیوم6 | KB | ب | ±3°C | 0°C-1750°C | ≤6S |
همچنین به عنوان "ترموپول پلاتین پلاتین رودیم"، دارای ویژگی های عملکرد پایدار ترمو الکتریکی و مقاومت در برابر دمای بالا است، اما فلز گرانبها گران است. |
| 3 | پلاتین و رودیوم10 پلاتین | KS | S | ±3°C | 0°C-1650°C | ≤6S | همچنین به عنوان "ترموپول رودیوم پلاتین"، دارای ویژگی های عملکرد پایدار ترمو الکتریکی و مقاومت در برابر دمای متوسط است، اما فلز گرانبها گران است. |
| 4 | پلاتین و رودیوم13 پلاتین | KR | R | ±3°C | 0°C-1650°C | ≤6S | همچنین به عنوان "ترموپول نوع R"، عملکرد جامع آن معادل محصول شماره 3 است و اساساً برای اندازه گیری دمای چین استفاده نمی شود. |
درترموپول اندازه گیری سریع دمایبرای اندازه گیری دمای فولاد ذوب شده و فلز ذوب شده با دمای بالا استفاده می شود.می تواند دمای دقیق را فراهم کند و یک محصول ضروری برای بهبود کیفیت فولاد است.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
