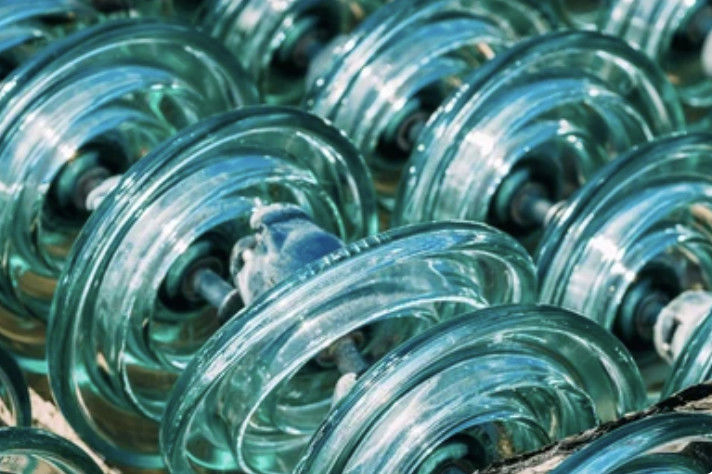

عایق های دیسک شیشه ای 10KV-1000KV برای خطوط انتقال ولتاژ بالا
اصل کار جداکننده دیسک تعلیق
یک عایق معلق برای یک خط برق فرازمینی شامل دو جزء اصلی است. این عایق ها دست های متقاطع و عایق های دیسک هستند که با پیوندهای فلزی متصل می شوند.این قطعات عایق تعلیق به عنوان یک سیستم برای محافظت از خط انتقال کار می کنند.
یک مجموعه کامل از عایق های تعلیق با استفاده از رشته فلزی از عایق های دیسک ساخته می شود. اتصال عایق ها به صورت سری است.
برای خطوط قطب که در آن هادی از بخش پایین عایق آویزان شده است، بازوهای متقاطع برای ایمن کردن عایق در محل استفاده می شود.بازو متقاطع همچنین ثبات عایق را تضمین می کند.
هر دیسک یک عایق معلق برای ولتاژ پایین طراحی شده است. به عنوان مثال یک دیسک واحد عایق می تواند به 11 کیلو ولت کالیبراسیون شود. دیسک ها به صورت سری متصل می شوند،و ولتاژ مورد نظر تعداد دیسک هایی که روی عایق استفاده می شود را تعیین می کند.
اتصال سریال عایق دیسک ها حداکثر استقلال عایق را فراهم می کند. این بدان معنی است که عملکرد یک دیسک به دیگران وابسته نیست.در صورتی که یک دیسک شکست بخورد، بقيه اش تحت تاثير قرار نميگيره
مشخصات عایق های شیشه ای خطوط برق
|
نام محصول ومدل مشخصات |
سطح ولتاژ ((KV) | نام محصول و مدل مشخصات | سطح ولتاژ ((KV) | ||
| نوع مقاوم به لکه | عایق دیسک U70BLP | 10KV-330KV | نوع استاندارد | عایق دیسک U40B | 10KV-66KV |
| عایق دیسک U70BLP1 | 10KV-330KV | عایق دیسک U70BS | 10KV-330KV | ||
| عایق دیسک U70BLP2 | 10KV-330KV | عایق دیسک U70BL | 10KV-330KV | ||
| عایق دیسک U80BLP | 10KV-330KV | عایق دیسک U100BS | 10KV-330KV | ||
| عایق دیسک U80BLP1 | 10KV-330KV | عایق دیسک U100BL | 10KV-330KV | ||
| عایق دیسک U100BLP | 10KV-330KV | عایق دیسک U120B | 10KV-330KV | ||
| عایق دیسک U100BLP1 | 10KV-330KV | عایق دیسک U160BS | 10KV-500KV | ||
| عایق دیسک U100BLP2 | 10KV-330KV | عایق دیسک U160BM | 10KV-500KV | ||
| عایق دیسک U120BP | 10KV-330KV | عایق دیسک U160BL | 10KV-500KV | ||
| عایق دیسک U120BP1 | 10KV-330KV | عایق دیسک U210B | 10KV-500KV | ||
| عایق دیسک U120BP2 | 10KV-330KV | عایق دیسک U240B | 10KV-500KV | ||
| عایق دیسک U160BMP | 10KV-500KV | عایق دیسک U300B | 10KV-500KV | ||
| عایق دیسک U160BLP | 10KV-500KV | عایق دیسک U420B | 10KV-500KV | ||
| عایق دیسک U160BMP1 | 10KV-500KV | عایق دیسک U530B | 10KV تا 1000KV | ||
| عایق دیسک U160BLP1 | 10KV-500KV | عایق دیسک U550B | 10KV تا 1000KV | ||
| عایق دیسک U210BP | 10KV-500KV | نوع چتر دوگانه | عایق دیسک U70BLD | 10KV-330KV | |
| عایق دیسک U210BP1 | 10KV-500KV | عایق دیسک U70BSD | 10KV-330KV | ||
| عایق دیسک U240BP | 10KV-500KV | عایق دیسک U100BLD | 10KV-330KV | ||
| عایق دیسک U240BP1 | 10KV-500KV | عایق دیسک U100BSD | 10KV-330KV | ||
| عایق دیسک U240BP2 | 10KV-500KV | عایق دیسک U120BLD | 10KV-330KV | ||
| عایق دیسک U300BP | 10KV-500KV | عایق دیسک U160BLD | 10KV-500KV | ||
| عایق دیسک U300BP1 | 10KV-500KV | عایق دیسک U160BSD | 10KV-500KV | ||
| نوع آیرودینامیک | عایق دیسک U70BSM | 10KV-330KV | عایق دیسک U160BMD | 10KV-500KV | |
| عایق دیسک U70BLM | 10KV-330KV | عایق دیسک U210BD | 10KV-500KV | ||
| عایق دیسک U100BSM | 10KV-330KV | عایق دیسک U240BD | 10KV-500KV | ||
| عایق دیسک U100BLM | 10KV-330KV | نوع زمین | عایق دیسک U70C | 10KV-330KV | |
| عایق دیسک U120BLM | 10KV-330KV | عایق دیسک U70CN | 10KV-330KV | ||
| عایق دیسک U160BSM | 10KV-500KV | عایق دیسک U100C | 10KV-330KV | ||
| عایق دیسک U160BMM | 10KV-500KV | عایق دیسک U100CN | 10KV-330KV | ||
| عایق دیسک U160BLM | 10KV-500KV | ||||
| عایق دیسک U210BM | 10KV-500KV | ||||
| عایق دیسک U240BM | 10KV-500KV | ||||
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
