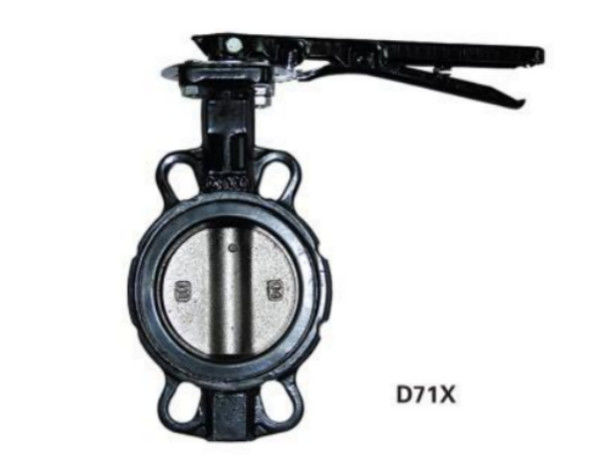

نوع LT Wafer High Performance Butterfly Valve آهن ریخته شده صفر نشت
ساختار:
یک دریچه پروانه وافره شامل یک بدن گرد یا شکل دیسک با یک باز شدن مرکزی و یک عنصر بسته شدن در شکل دیسک یا پروانه در داخل بدن است. عنصر بسته شدن،که به عنوان دیسک پروانه یا وفر شناخته می شود.، به یک شاخه یا ساقه متصل می شود که خارج از بدن شیر است. بدن شیر دارای فلنج در هر دو طرف برای نصب آسان بین فلنج های لوله است.
عملیات:
دریچه پروانه وافر با چرخش دیسک یا عنصر پروانه در مسیر جریان کار می کند. هنگامی که دیسک در حالت بسته است، جریان را به طور کامل مسدود می کند و هنگامی که کاملا باز است،اجازه می دهد تا حداکثر جریان از طریق شیردیسک را می توان در هر نقطه ای بین آن قرار داد تا سرعت جریان را تنظیم کند.
پارامترها:
| 公称通径DN | 尺寸Size ((ملم)) | وزن ((kg) | |||||||||||||
| A | ب | C | D | L | H | D1 | N-φ | K | E | n1-φ1 | Φ2 | G | |||
| mm | اینچ | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | 4.2 |
| 80 | ۳ ٫ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 189 | 4.7 |
| 100 | 4 | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4 تا 103 | 15.77 | 206 | 9.0 |
| 125 | 5 ′′ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4 تا 103 | 18.92 | 238 | 10.9 |
| 150 | ۶ ٫ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4 تا 103 | 18.92 | 266 | 14.2 |
| 200 | 8 ′′ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4-14.3 | 22.1 | 329 | 18.2 |
| 250 | 10 ¢ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-M20 12-M24 |
115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-M20 12-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 462 | 40 |
| 350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 515 | 56 |
| 400 | 16 ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4 تا 206 | 33.15 | 579 | 96 |
| 450 | 18 ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4 تا 206 | 38 | 627 | 122 |
| 500 | 20 ¢ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4 تا 206 | 41.15 | 696 | 202 |
| 600 | ۲۴ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
يادداشت:
DN50 ((2??) -600 ((24??) شیر پروانه نوع "LT" برای دو سطح فشار مناسب است: PN1.0 / PN1.6MPa. در هر شبکه در جدول دو اندازه وجود دارد که به ترتیب PN1.0 / PN1.6MPa را نشان می دهد.برای ابعاد اتصال سطح فشار، ابعاد اتصال فلنج لوله متصل به شیر به جدول ابعاد اتصال فلنج اشاره دارد. فلنج بالایی شیر پروانه می تواند به طور جهانی برای دست، کرم،برق، دستگاه های پنوماتیک و سایر دستگاه های انتقال.
ساختار، عملکرد و مواد قطعات دریچه پروانه ای نوع "LT" مشابه با دریچه های نوع "A" است.تفاوت این است که نوع "A" می تواند از طریق بولت های استود (یا بولت های شش گوشه ای طولانی) بین دو فلنج لوله به صورت مرکزی متصل شود (i.به عنوان مثال نوع کلیپ آن)
علاوه بر اتصال بین دو خط لوله از طریق دو بولت شش گوشه ای معمولی، نوع "LT" همچنین می تواند در انتهای لوله نصب شود (یعنی نوع یک کلیمپ) و به عنوان یک شیر تخلیه استفاده شود،اما استفاده از پای پای باید در قرارداد سفارش مشخص شود..
ابعاد اتصال فلنج مطابق با G4216، DIN2501، BS4504، BS10-E، JSB2220، AS2129.ANSIB16 و سایر استانداردها است و باید توسط کاربر در قرارداد مشخص شود.
مزایا:
طراحی کامپکت و سبک وزن، نصب و استفاده از آنها را آسان تر می کند.
کار سریع و آسان با حرکت یک چهارم چرخش
ویژگی های کنترل جریان خوب و کاهش فشار کم.
مقرون به صرفه در مقایسه با انواع دیگر شیرها.
مناسب برای کاربردهای مختلف، از جمله HVAC، تصفیه آب، فرآیندهای شیمیایی و صنعتی.
کاربردها:
دریچه های پروانه گان معمولاً در کاربردهایی استفاده می شوند که فضای و وزن آنها محدودیت دارد ، مانند سیستم های HVAC ، کارخانه های تصفیه آب و فرآیندهای صنعتی.آنها برای کنترل جریان مایعات مناسب هستند، گازها و خمیر در طیف گسترده ای از صنایع.
