نوع LMS پیوندهای گل آویزان لچک دار و انعطاف پذیر
خلاصه:

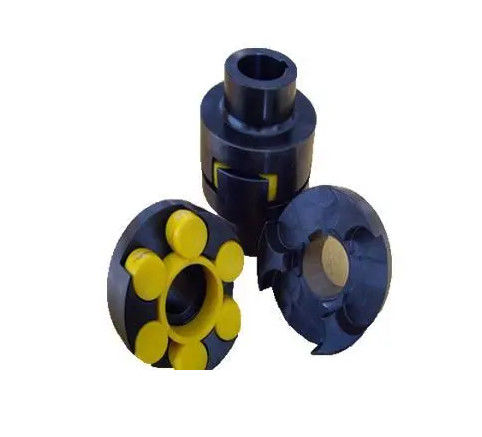

جفت گیری آلویک اتصال گسترده استفاده می شود، که همچنین به عنوان اتصال پنجه شناخته می شود، که شامل دو دیسک پنجه فلزی و یک بدن لاستیکی است. دو دیسک پنجه فلزی معمولا از فولاد 45 میله است،اما آلیاژ های آلومینیومی نیز مفید هستند زمانی که بار حساس مورد نیاز است.
ویژگی:
1. اتصال گل آلو دارای ساختار ساده، بدون روغن، نگهداری آسان، بازرسی آسان، بدون نگهداری است و می تواند به طور مداوم برای مدت طولانی کار کند.
2. کار پایدار و قابل اعتماد، با خفیف ترشحات خوب، بوفر و خواص عایق الکتریکی
3. دارای قابلیت های جبران محوری، شعاعی و زاویه ای بزرگ است.
4اندازه شعاعی کوچک، وزن سبک، لحظه ای کوچک بی وقفه، مناسب برای مواقع متوسط و سرعت بالا.
5عناصر لاستیکی پلی اورتان با قدرت بالا مقاوم به لباس و مقاوم به روغن هستند، دارای ظرفیت حمل بزرگ، عمر طولانی هستند و ایمن و قابل اعتماد هستند.
کاربرد:
پیوندهای آلو به طور گسترده ای در ماشین آلات CNC، لیت های CNC، مراکز ماشینکاری، ماشین های حکاکی، ماشین های فریز CNC، گونگ های رایانه ای، ماشین آلات فلزات، ماشین آلات معدن،ماشین آلات نفتیماشین آلات شیمیایی، ماشین آلات بلند، ماشین آلات حمل و نقل، ماشین آلات صنعت سبک، ماشین آلات نساجی ، پمپ ها، فن ها و غیره.
پارامترها:
|
型号 |
公称转矩T، شماره |
许用 转速[n] /r·min! |
轴孔直径 d,d2d2 |
L |
L0 |
D |
د، |
弹性件 型号 |
质量m/kg | 转动惯量 l/kg·m2 | |
| سختي قطعات انعطاف پذير | |||||||||||
| a ((HA) | b ((HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMS1 | 25 | 45 | 8500 | 12.14,15,18,19,20,22,24,25 | 35 | 98 | 50 | 90 | MT1 | 1.325 | 0.0013 |
| LMS2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 108 | 60 | 100 | MT2 سرمایه گذاری | 1.736 | 0.0021 |
| LMS3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 117 | 70 | 110 | MT3 | 2.33 | 0.0034 |
| LMS4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 130 | 85 | 125 | MT4 | 3.375 | 0.0064 |
| LMS5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 150 | 105 | 150 | MT2 مبلمان | 6.067 | 0.0175 |
| LMS6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 167 | 125 | 185 | MT6 -B | 10.466 | 0.044 |
| LMS7 | 630 | 1120 | 3700 | 35,38,40,42,45,48,50,55 | 60 | 185 | 145 | 205 | MT7 | 14.223 | 0.0739 |
| LMS8 | 1120 | 2240 | 3100 | 45،48،50,55,56,60,63,65 | 70 | 209 | 170 | 240 | MT8 | 21.16 | 0.149 |
| LMS9 | 1800 | 3550 | 2800 | 55,55,56,60,63,65,70,71,75,80 | 80 | 240 | 200 | 270 | MT2 مادی | 30.699 | 0.276 |
| LMS10 | 2800 | 5600 | 2500 | 60,63،65°70,71,75,80,85,90,95,100 | 90 | 268 | 230 | 305 | MT10 -b | 44.547 | 0.526 |
| LMS11 | 4500 | 9000 | 2200 | 70,71,75,80,85,90,95,100,110,120 | 100 | 308 | 260 | 350 | MT2 مادی | 70.72 | 1.136 |
| LMS12 | 6300 | 12500 | 1900 | 80,85,90,95,100,110,120,125,130 | 115 | 345 | 300 | 400 | MT12 - | 99.544 | 1.999 |
| LMS13 | 11200 | 20000 | 1600 | 90,95,100,110,120,125,130,140,150 | 125 | 373 | 360 | 460 | MT13 بی | 137.53 | 3.67 |
| LMS14 | 12500 | 25000 | 1500 | 100 درجه110,120,125,130,140,150,160 | 135 | 383 | 400 | 500 | MT2 | 165.25 | 5.158 |
|
型号 |
公称转矩T، N·m | 许用 转速[n] /r ·min |
轴孔直径 d,d2d2 |
L |
L0 |
D0 |
ب |
D |
弹性件 型号 |
质量m/kg |
转动惯量 l/kg·m2 |
|
| سختي قطعات انعطاف پذير | ||||||||||||
| a ((HA) | b ((HD) | |||||||||||
| 80±5 | 60±5 | |||||||||||
|
LMZ5 -160 |
250 | 400 | 4750 | 25,28,30,32,35,38,40,42,45 | 50 | 127 | 160 | 70 | 105 | MT5B | 6.602 | 0.019 |
| -200 |
3800 |
25,28,30,32,35,38,40,42,45 |
200 |
85 |
9.204 | 0.044 | ||||||
|
1MZ6 -200 |
400 | 710 | 30,32,35,38,40,42,45,48 | 55 | 143 | 125 | MT6B | 11.45 | 0.052 | |||
|
LMZ7- -200 |
630 | 1120 | 35,38,40,42,45,48,50,55,56 | 60 | 159 | 145 | MT7 | 13.96 | 0.064 | |||
|
LM27- -۲۵۰ |
3050 | 35,38"40"42,45,48,50,55,56 | 250 | 105 | 20.09 | 0.144 | ||||||
|
LMZ8- 250 |
1120 | 2240 | 45,48,50,55,56,60,63,65 | 70 | 181 | 170 | MT2 مادی | 24.65 | 0.175 | |||
|
LMZ8- -315 |
2400 | 45°،48'50,55,56,60,63,65 | 315 | 135 | 34.13 | 0.374 | ||||||
|
LMZ9- -315 |
1800 | 3550 | 50,55,56,60,63,65,70,71,75,80 | 80 | 208 | 200 | MT9B | 41.67 | 0.45 | |||
|
UMZ9- ۱ تا ۴۰۰ |
1900 | 50,55,56,60,63,65,70,71,75,80 | 400 | 170 | 65.61 | 1.259 | ||||||
|
LMZ10- -400 |
2800 | 5600 | 60,63,65,70,71,75,80,85,90,95,100 | 90 | 230 | 230 | MT10b | 74.53 | 1.4 | |||
|
LMZ10- ۱ تا ۵۰۰ |
1500 | 60,63,65,70,71,75,80,85,90,95,100 | 500 | 210 | 110.6 | 3.472 | ||||||
|
LMZ11- ۱ تا ۵۰۰ |
4500 | 9000 | 70،71،75،80 درجه85,90,95,100,110,120 | 100 | 260 | 260 | MT11B | 121.7 | 3.715 | |||
|
LMZ12- 1-630 |
6300 | 12500 | 1200 | 80,85,90,95,100,110,120,125,130 | 115 | 297 | 630 | 265 | 300 | MT12B | 213.7 | 10.24 |
|
LMZ13- 1-710 |
11200 | 20000 | 1050 | 90،95°100,110,120,125,130,140,150 | 125 | 323 | 710 | 300 | 360 | MT133 | 341.6 | 19.99 |
|
LMZ14- 1-800 |
12500 | 25000 | 950 | 100,110,120,125,130,140,150,160 | 135 | 333 | 800 | 340 | 400 | MT2 | 510.1 | 39.36 |
