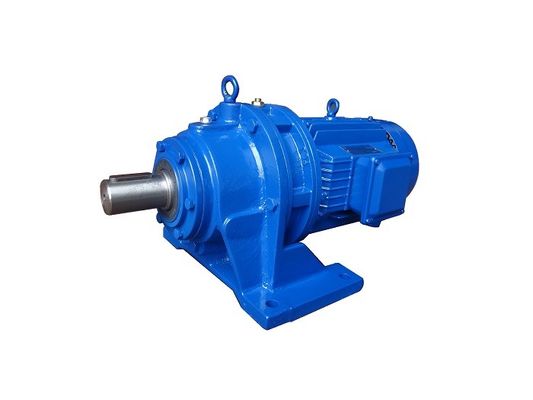

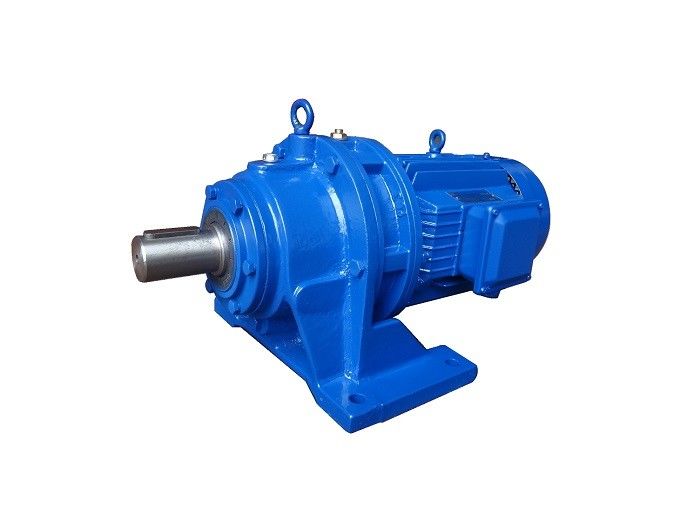

دقيقي بالا سياره Cycloidal Pinwheel Reducer Cycloidal Reducer گیربکس

دقيقي بالا سياره Cycloidal Pinwheel Reducer Cycloidal Reducer گیربکس

اصل کار Reducer Cycloidal Pinwheel

کل دستگاه انتقال دستگاه کاهش دهنده چرخ سیکلوئیدی سیاره ای را می توان به سه بخش تقسیم کرد: بخش ورودی، بخش کاهش و بخش خروجی.

یک آستین دوگانه منحرف که 180 درجه تغییر یافته است بر روی شاخه ورودی نصب شده است. دو نردبان رول بر روی آستین منحرف نصب شده است تا مکانیسم H را تشکیل دهد.سوراخ های مرکزی دو چرخ سایکلودال مسیرهای چرخ دارهای بازوی چرخش بر روی آستین عجیب و غریب استچرخ سایکلود با مجموعه ای از دنده های حلقه ای ترتیب داده شده بر روی دنده های دنده برای تشکیل یک مکانیسم کاهش شبکه داخلی با تفاوت دندان کوچک.در دستگاه های کاهش دهنده با نسبت سرعت کوچک، دندون های استیل با دندون های استیل مجهز هستند.

وقتی که درخشنده ورودی یک چرخش با آستین عجیب انجام می دهد،به دلیل ویژگی های منحنی گالری دندان در چرخ سایکلوئید و محدودیت دندان های پین در چرخ سوزن، حرکت چرخ دوچرخه ای به یک حرکت مسطح با چرخش و چرخش تبدیل می شود. هنگامی که میله ورودی برای یک چرخش به جلو چرخش می کند، آستین عجیب نیز یک بار چرخش می کند،و چرخ چرخه ای از طریق یک تفاوت دندان در جهت مخالف برای کاهش سرعت می چرخدبا کمک مکانیسم خروجی W، چرخش سرعت پایین چرخ سایکلودی از طریق شاخه پین به خروجی منتقل می شود، که منجر به سرعت خروجی پایین تر می شود.

پارامتر Reducer Cycloidal Pinwheel

توجه: شاخص های عملکرد مدل های ماشین مشابه با استانداردهای مختلف اساسا یکسان هستند، اما ظاهر، نصب و ابعاد اتصال کمی متفاوت است.کاربران باید از استانداردهای JB/T2982-94A و B استفاده کنند..

مثال مدل Reducer Cycloidal Pinwheel

توجه: در کاهش دهنده دو مرحله ای و سه مرحله ای، ترکیب نسبت انتقال هر مرحله، در اصل، مرحله اول (آخر سرعت بالا) به عنوان پایان با نسبت انتقال کوچکتر است.و مرحله دوم یا سوم (i.به عنوان نسبت انتقال. پایان بزرگ.
