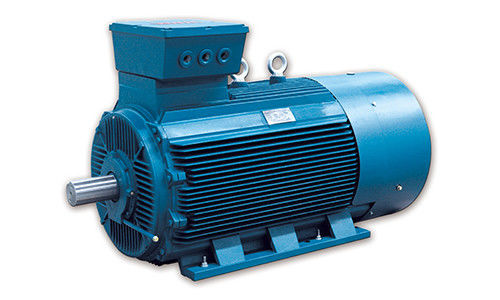

موتور اسینکرون سه فاز سری YE3 موتور سه فاز 6 قطب 50 هرتز
موتور سه فاز اسینکرون:
موتور سه فاز بی هم زمان از آهن ریخته با کیفیت بالا ساخته شده است. با طراحی ساخت بهینه شده، آنها می توانند نیاز به سفتی و شدت ساختار را تضمین کنند.صفحه فولاد سیلیکون در هسته استاتور و هسته روتور استفاده می شود، آن را عایق خوب در سطح، از دست دادن کم است که اطمینان از بهره وری بالاتر.مواد عایق با کیفیت بالا ترکیب سیستم عایق کامل است که باعث می شود عایق به طور کامل بدون شفافیت، سفتی بالا از انتهای پیچ و تاب، می تواند شدت تغییر و معکوس را تحمل کند، عایق کلاس F باعث می شود موتور با ثبات حرارتی بالاتر و عمر طولانی تر باشد.
داده های عملکرد موتور استودیو قطب 3 فاز 6:
|
型 号 نوع |
توان kW |
额定 برق A |
转速 r/min |
بهره وری اف.٪ |
توان عدد P.F |
额定 转矩 N.m |
堵转转矩 额定转矩 Tst TN |
堵转 جریان برق 额定电流 . IN |
حداکثر تورمنت 额定转矩 Tmax TN |
噪声 dB ((A) |
| سرعت چرخیدن 1500 r/min | ||||||||||
| YE3-355M1-4 | 220 | 387 | 1490 | 96.0 | 0.90 | 1410 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355M-4 | 250 | 440 | 1495 | 96.0 | 0.90 | 1597 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L1-4 | 280 | 492 | 1495 | 96.0 | 0.90 | 1789 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L-4 | 315 | 554 | 1495 | 96.0 | 0.90 | 2012 | 2.0 | 7.1 | 2.2 | 95 |
| YE3-355L2-4 | 355 | 638 | 1495 | 96.0 | 0.88 | 2268 | 1.7 | 7.0 | 2.2 | 95 |
| YE3-355L3-4 | 375 | 674 | 1495 | 96.0 | 0.88 | 2395 | 1.7 | 7.0 | 2.2 | 95 |
| هم سرعت چرخاندن 1000 r/min | ||||||||||
| YE3-71M1-6 | 0.18 | 0.76 | 850 | 54.6 | 0.66 | 2.02 | 1.9 | 4.0 | 2.0 | 52 |
| YE3-71M2-6 | 0.25 | 0.97 | 850 | 57.4 | 0.68 | 2.81 | 1.9 | 4.0 | 2.0 | 52 |
| YE3-80M1-6 | 0.37 | 1.2 | 910 | 68.0 | 0.70 | 3.88 | 1.9 | 5.5 | 2.0 | 54 |
| YE3-80M2-6 | 0.55 | 1.6 | 925 | 72.0 | 0.71 | 5.68 | 1.9 | 5.8 | 2.1 | 54 |
| سال ۳- ۹۰- ۶ | 0.75 | 2.0 | 945 | 78.9 | 0.71 | 7.58 | 2.0 | 6.0 | 2.1 | 57 |
| YE3-90L-6 | 1.1 | 2.8 | 950 | 81.0 | 0.73 | 11.1 | 2.0 | 6.0 | 2.1 | 57 |
| YE3-100L-6 | 1.5 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2.0 | 6.5 | 2.1 | 61 |
| سال ۳-۱۲-M-۶ | 2.2 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2.0 | 6.6 | 2.1 | 65 |
| سال 1332S-6 | 3 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 1.9 | 6.8 | 2.1 | 69 |
| YE3-132M1-6 | 4 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 1.9 | 6.8 | 2.1 | 69 |
| YE3-132M2-6 | 5.5 | 12.7 | 975 | 88.0 | 0.75 | 53.9 | 1.9 | 7.0 | 2.1 | 69 |
| سال ۳-۱۶۰M-۶ | 7.5 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 1.9 | 7.0 | 2.1 | 70 |
| YE3-160L-6 | 11 | 23.1 | 980 | 90.3 | 0.80 | 107 | 1.9 | 7.2 | 2.1 | 70 |
| YE3-180L-6 | 15 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 7.3 | 2.1 | 73 |
| YE3-200L1-6 | 18.5 | 37.8 | 985 | 91.7 | 0.81 | 179 | 1.9 | 7.3 | 2.1 | 73 |
| YE3-200L2-6 | 22 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 7.4 | 2.1 | 73 |
| سال ۳- ۲۲۵M- ۶ | 30 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 6.9 | 2.1 | 74 |
| سال ۲۰۰-۲۵۰M-۶ | 37 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 7.1 | 2.1 | 76 |
| سال 3280S-6 | 45 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 7.3 | 2.0 | 78 |
| سال ۲۰۰-۲۸۰M-6 | 55 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 7.3 | 2.0 | 78 |
| سال 3280M1-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 7.3 | 2.0 | 78 |
| سال 33-156 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 6.6 | 2.0 | 83 |
| سال 33 تا 315M-6 | 90 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 6.7 | 2.0 | 83 |
| سال 3315L1-6 | 110 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 6.7 | 2.0 | 83 |
| YE3-315L2-6 | 132 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 6.8 | 2.0 | 83 |
| YE3-315L3-6 | 160 | 296 | 990 | 95.6 | 0.86 | 1543 | 1.9 | 6.8 | 2.0 | 83 |
| YE3-355M1-6 | 160 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355M-6 | 185 | 342 | 995 | 95.7 | 0.86 | 1776 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355M2-6 | 200 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L1-6 | 220 | 401 | 995 | 95.8 | 0.87 | 2112 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L-6 | 250 | 456 | 995 | 95.8 | 0.87 | 2399 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L2-6 | 280 | 510 | 995 | 95.8 | 0.87 | 2687 | 1.9 | 6.8 | 2.0 | 85 |
| YE3-355L3-6 | 315 | 581 | 995 | 95.8 | 0.86 | 3023 | 1.9 | 6.8 | 2.0 | 85 |
|
机座号 قاب |
极数 قطب ها |
安装 尺 寸 及 公 差 ابعاد نصب | شکل 尺 寸 ابعاد کلی | ||||||||||||
| D | E | F | G | م | N | P | R | S | T | AC | AD | HF | L | ||
| 63M | 2,4 | 11 | 23 | 4 | 8.5 | 115 | 95 | 140 | 0 | 4-Φ10 | 3 | 135 | 70 | 140 | 230 |
| 71M | 2,4,6 | 14 | 30 | 5 | 11 | 130 | 110 | 160 | 0 | 4-Φ10 | 3.5 | 145 | 80 | 160 | 255 |
| 80M | 2,4,6,8 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 165 | 145 | 245 | 295 |
| 90S | 2,4,6,8 | 24 | 50 | 8 | 20 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 180 | 165 | 265 | 345 |
| ۹۰ لیتر | 385 | ||||||||||||||
| 100 لیتر | 2,4,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 205 | 175 | 300 | 390 |
| 112M | 2,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 225 | 190 | 315 | 420 |
| 4 | 450 | ||||||||||||||
| 132S | 2,4,6,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 0 | 4-Φ15 | 4 | 270 | 220 | 370 | 465 |
| 132M | 505 | ||||||||||||||
| 160M | 2,4,6,8 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 320 | 260 | 435 | 610 |
| 160 لیتر | 650 | ||||||||||||||
| 180M | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 440 | 685 |
| 180 لیتری | 725 | ||||||||||||||
| 200 لیتر | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 505 | 775 |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 550 | 815 |
| 225M | 2 | 55 | 110 | 16 | 49 | 810 | |||||||||
| 4,6,8 | 60 | 140 | 18 | 53 | 840 | ||||||||||
| 250M | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 655 | 920 |
| 4,6,8 | 65 | 58 | |||||||||||||
| 280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 670 | 965 |
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 280M | 2 | 65 | 18 | 58 | 1015 | ||||||||||
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
