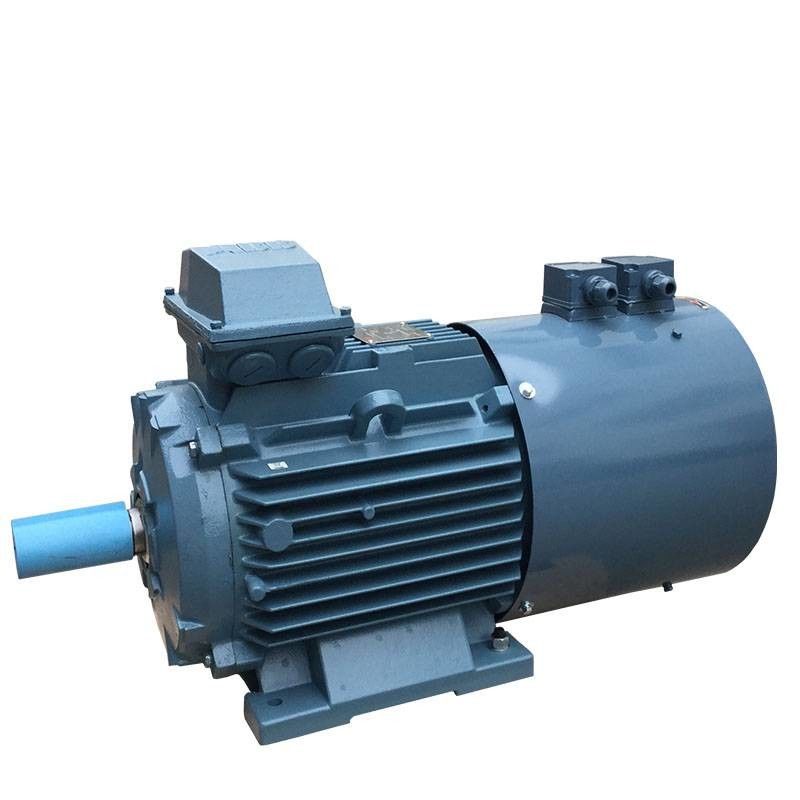

موتور استیضاح قطب 2 فاز 3 سری YE3 موتور الکتریکی آسنکرون
-
برجسته کردن
موتور اندوکشن قطب 2 سری YE3,IC411 دو قطب موتور اندوکشن,375kW موتور الکتریکی سه فاز
,IC411 2 Pole Induction Motor
,375kW 3 Phase Electric Motor
-
نام محصولموتور سه فاز آسنکرون
-
ویژگیولتاژ پایین
-
سرعت سنکرون3000 دور در دقیقه
-
اندازه قاب۶۳۳۵۵
-
خروجی رتبه بندی شده0.12 × 375 کیلو وات
-
چرخه کارS1
-
روش خنک کنندهIC411
-
سطح کاراییIE3
-
تعداد لهستانی ها2، 4، 6، 8
-
ولتاژ380 ولت
-
فرکانس50 هرتز
-
کلاس عایقاف
-
درجه حفاظتIP55
-
چیدمان نصبV1/B3/B5/B14/B35/B34 یا موارد دیگر
-
پوستهبدنه چدنی، بدنه آلومینیومی
-
محل منبعچین
-
شماره مدلسری YE3
موتور استیضاح قطب 2 فاز 3 سری YE3 موتور الکتریکی آسنکرون
موتور استیضاح قطب 2 فاز 3 سری YE3 موتور الکتریکی آسنکرون
موتور 3 فاز غیرمستقیم ویژگی ها:
این موتورهای سری دارای بسیاری از فضایل، از جمله مشخصات زیبا، بهره وری بالا و صرفه جویی در انرژی، کلاس F عایق بندی، کلاس حفاظت IP55 است، کم سر و صدا، لرزش کم، به آرامی اجرا می شود.
موتور 3 فاز غیرمستقیم کاربردها:
هدف کلی از جمله ماشین های برش، پمپ ها، فن ها، کانویرها، ماشین آلات کشاورزی و پردازش مواد غذایی و غیره به ویژه برای بازارهای OEM و فروش مجدد (توزیع) مناسب است.این سری یک تعادل مطلوب بین ویژگی های استاندارد محصول را فراهم می کند، وزن کاهش یافته، در دسترس بودن سریع و قیمت رقابتی.
مشخصات موتور 2 قطب 3 فاز:
|
型 号 نوع |
توان kW |
额定 برق A |
转速 r/min |
بهره وری اف.٪ |
توان عدد P.F |
额定 转矩 N.m |
堵转转矩 额定转矩 Tst TN |
堵转 جریان برق 额定电流 . IN |
حداکثر تورمنت 额定转矩 Tmax TN |
噪声 dB ((A) |
| سرعت چرخیدن 3000 r/min | ||||||||||
| YE3-63M1-2 | 0.18 | 0.53 | 2720 | 63.9 | 0.80 | 0.63 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-63M2-2 | 0.25 | 0.70 | 2720 | 67.1 | 0.81 | 0.88 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-71M1-2 | 0.37 | 1.0 | 2740 | 69.0 | 0.81 | 1.29 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-71M2-2 | 0.55 | 1.4 | 2740 | 72.3 | 0.82 | 1.92 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-80M1-2 | 0.75 | 1.7 | 2870 | 80.7 | 0.82 | 2.50 | 2.2 | 7.0 | 2.3 | 62 |
| YE3-80M2-2 | 1.1 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 7.3 | 2.3 | 62 |
| سال ۳- ۹۰S-۲ | 1.5 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-90L-2 | 2.2 | 4.6 | 2880 |
85.9 9 |
0.85 | 7.30 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-100L-2 | 3 | 6.0 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 7.8 | 2.3 | 74 |
| YE3-112M-2 | 4 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 8.3 | 2.3 | 77 |
| سال 1332S1-2 | 5.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2.0 | 8.3 | 2.3 | 79 |
| سال 1332S2-2 | 7.5 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2.0 | 7.9 | 2.3 | 79 |
| سال ۳۱-۱۶۰M1-2 | 11 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2.0 | 8.1 | 2.3 | 81 |
| سال ۳-۱۶۰M2-2 | 15 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2.0 | 8.1 | 2.3 | 81 |
| YE3-160L-2 | 18.5 | 34.2 | 2945 | 92.4 | 0.89 | 60.0 | 2.0 | 8.2 | 2.3 | 81 |
| YE3-180M-2 | 22 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2.0 | 8.2 | 2.3 | 83 |
| YE3-200L1-2 | 30 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2.0 | 7.6 | 2.3 | 84 |
| YE3-200L2-2 | 37 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2.0 | 7.6 | 2.3 | 84 |
| سال ۳- ۲۲۵M- ۲ | 45 | 80.8 | 2965 | 94.0 | 0.90 | 145 | 2.0 | 7.7 | 2.3 | 86 |
| سال ۲۰۰-۲۵۰M-۲ | 55 | 98.5 | 2975 | 94.3 | 0.90 | 177 | 2.0 | 7.7 | 2.3 | 89 |
| سال 3280S-2 | 75 | 134 | 2975 | 94.7 | 0.90 | 241 | 1.8 | 7.1 | 2.3 | 91 |
| سال 3280M-2 | 90 | 160 | 2975 | 95.0 | 0.90 | 289 | 1.8 | 7.1 | 2.3 | 91 |
| سال 3280M1-2 | 110 | 195 | 2975 | 95.2 | 0.90 | 353 | 1.8 | 7.1 | 2.0 | 91 |
نوع نصب معمولی و اندازه مناسب قاب در جدول زیر ارائه شده است ((با √√)
|
机座号 قاب |
基本安装结构 نوع پایه |
派生的安装形式 نوع مشتق |
||||||||||||||
| B3 | B5 | B35 | V1 | V3 | V5 | V6 | B6 | B7 | B8 | V15 | V36 | B14 | B34 | V18 | ||
| 63 ¥112 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 132 ¥160 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | - | - | - | |
| 180 ¥280 | √ | √ | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
| ۳۱۵ ٫۳۵۵ | √ | - | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
"√" نشان دهنده نوع ساختاری است که می تواند تولید شود. هنگام سفارش موتور، اگر هیچ توضیحی ارائه نشده باشد، جعبه اتصال یک خروجی سمت راست نوع جانبی است.
2 قطب 3 فاز موتور تحرکابعاد
|
机座号 قاب |
极数 قطب ها |
安装 尺 寸 ابعاد نصب | شکل اندازه ابعاد کلی | ||||||||||||
| D | E | F | G | م | N | P | R | S | T | AC | AD | HF | L | ||
| 180M | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 500 | 745 |
| 180 لیتری | 785 | ||||||||||||||
| 200 لیتر | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 570 | 845 |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 615 | 905 |
| 225M | 2 | 55 | 110 | 16 | 49 | 900 | |||||||||
| 4,6,8 | 60 | 140 | 18 | 53 | 930 | ||||||||||
| 250M | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 715 | 1025 |
| 4,6,8 | 65 | 58 | |||||||||||||
| 280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 760 | 1080 |
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 280M | 2 | 65 | 18 | 58 | 1130 | ||||||||||
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 315S | 2 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 0 | 8-Φ24 | 6 | 630 | 540 | 970 | 1310 |
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1340 | ||||||||||
| 315M | 2 | 65 | 140 | 18 | 58 | 1345 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1375 | ||||||||||
| 315L | 2 | 65 | 140 | 18 | 58 | 1420 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1450 | ||||||||||
| 355M | 2 | 75 | 140 | 20 | 67.5 | 740 | 680 | 800 | 0 | 8-Φ24 | 6 | 715 | 645 | 1135 | 1530 |
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1560 | ||||||||||
| 355L/L1 | 2 | 75 | 140 | 20 | 67.5 | 1640 | |||||||||
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1670 | ||||||||||
| 355L2/L3 | 2 | 80 | 170 | 22 | 71 | 1670 | |||||||||
| 4,6,8,10 | 110 | 210 | 28 | 100 | 1710 | ||||||||||
