DBY DCY سری چرخ دنده مخروطی چرخ دنده استوانه ای Reducer Gear Cylindrical High Performance Cylindrical Gearbox باکس دنده ای استوانه ای با عملکرد بالا
مرور کلی

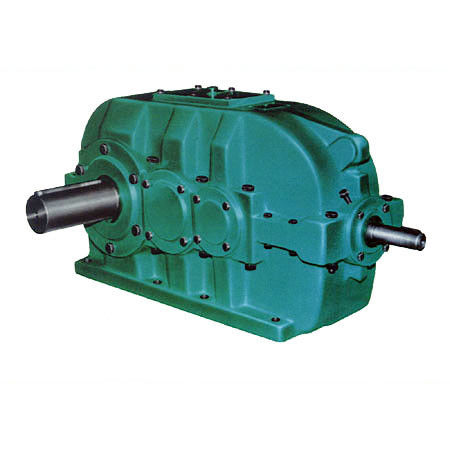

در مخروطدستگاه کاهش دهنده چرخ دنده های استوانه اییک مکانیسم انتقال گیره شبکه خارجی با گره های ورودی و خروجی در حالت عمودی است. قطعات اصلی انتقال از فولاد آلیاژ با کیفیت بالا ساخته شده است.دنده ها از طریق کاربوریزه شدن ساخته می شونداین محصول دارای مزایای ظرفیت حمل بالا، عمر طولانی، اندازه کوچک، بهره وری بالا و وزن سبک است.
شماره استاندارد این سری Reducer JB / T9002-1999 است که یک محصول به روز شده ملی است. این می تواند جایگزین Reducer محور عمودی نوع SS و Reducers مدل قدیمی مانند ZQ و ZL شود.همچنین می تواند جایگزین همان نوع کاهش دهنده وارد شده از خارج از کشور شود.
درخواست
چرخ دنده مخروطی چرخ دنده سلندری کاهش دهنده (در ادامه به عنوان Reducer) برای دستگاه های انتقال استفاده می شود که در آن گودال ورودی و گودال خروجی در جهت عمودی قرار دارند.این عمدتا در ماشین آلات حمل و نقل مختلف مانند ناقلات کمربند استفاده می شود، و همچنین می تواند در ماشین آلات مختلف عمومی مانند فلز کاری، معدن، صنعت شیمیایی، زغال سنگ، مواد ساختمانی، صنعت سبک و نفت استفاده شود.
اصل کار
حداکثر سرعت گره ورودی دستگاه کاهش دهنده بیش از 1500r/min نیست.
سرعت محیطی دنده بیش از ۲۰ متر در ثانیه نیست.
دمای محیط کار -40 ~ + 45 °C است. هنگامی که دمای محیط کمتر از 0 °C باشد، روغن روان کننده باید قبل از شروع گرم شود (یک لوله گرمایشی الکتریکی نیز فراهم شده است).
پارامتر
| 公称 انتقال از من |
公称传动比i | 额定输入扭矩T1،额定输出扭矩T2(N.M) | ||||||||||||||||
| r/دقیقه | DCY160 | DCY180 | DCY200 | DCY224 | DCY250 | DCY280 | DCY315 | DCY355 | ||||||||||
| 输入 | 输出 | T1 | T2 | T1 | T2 | T1 | T2 | T1 | T2 | T1 | T2 | T1 | T2 | T1 | T2 | T1 | T2 | |
| ni | n2 | |||||||||||||||||
| 1500 | 94 | 286 | 4584 | 388 | 6213 | 509 | 8148 | 764 | 12223 | 1019 | 16297 | 1464 | 23427 | 1942 | 31066 | 2801 | 44817 | |
| 1000 | 63 | 286 | 4585 | 411 | 6570 | 573 | 9167 | 812 | 12987 | 1098 | 17570 | 1623 | 25973 | 2196 | 35140 | 3151 | 50419 | |
| 16 | 750 | 47 | 306 | 4889 | 446 | 7130 | 573 | 9167 | 891 | 14260 | 1082 | 17316 | 1782 | 28520 | 2355 | 37687 | 3438 | 55002 |
| 1500 | 83 | 267 | 4813 | 369 | 6646 | 477 | 8594 | 700 | 12605 | 955 | 17188 | 1337 | 24063 | 1846 | 33231 | 2801 | 50419 | |
| 1000 | 56 | 286 | 5156 | 382 | 6875 | 506 | 9110 | 716 | 12891 | 1003 | 18048 | 1480 | 26642 | 2053 | 36955 | 3151 | 56721 | |
| 18 | 750 | 42 | 293 | 5271 | 407 | 7334 | 535 | 9625 | 828 | 14896 | 1019 | 18334 | 1528 | 27501 | 2228 | 40106 | 3310 | 59586 |
| 1500 | 75 | 248 | 4965 | 337 | 6748 | 433 | 8658 | 637 | 12732 | 859 | 17188 | 1241 | 24827 | 1719] | 34376 | 2737 | 54748 | |
| 1000 | 50 | 258 | 5156 | 344 | 6875 | 458 | 9167 | 668 | 13369 | 907 | 18143 | 1337 | 26737 | 1910 | 38196 | 3008 | 60159 | |
| 20 | 750 | 38 | 255 | 5093 | 356 | 7130 | 484 | 9676 | 700 | 14005 | 955 | 19098 | 1401 | 28010 | 2037 | 40742 | 3119 | 62387 |
| 1500 | 67 | 216 | 4848 | 0.318 | 7130 | 414 | 9269 | 598 | 13404 | 828 | 18538 | 1114 | 24955 | 1592 | 35650 | 2546 | 57039 | |
| 1000 | 45 | 220 | 4920 | 325 | 7273 | 458 | 10267 | 621 | 13903 | 859 | 19251 | 1241 | 27807 | 1767 | 39571 | 2769 | 62030 | |
| 22.4 | 750 | 33 | 216 | 4848 | 318 | 7130 | 458 | 10267 | 624 | 13975 | 891 | 19964 | 1210 | 27094 | 1782 | 39928 | 2801 | 62743 |
| 1500 | 60 | 191 | 4775 | 280 | 7003 | 395 | 9867 | 528 | 13209 | 732 | 18302 | 1019 | 25464 | 1432 | 35809 | 2228 | 55703 | |
| 1000 | 40 | 191 | 4775 | 286 | 7162 | 401 | 10026 | 544 | 13607 | 764 | 19098 | 1050 | 26260 | 1576 | 39390 | 2435 | 60875 | |
| 25 | 750 | 30 | 191 | 4775 | 293 | 7321 | 407 | 10186 | 547 | 13687 | 764 | 19098 | 1082 | 27056 | 1592 | 39788 | 2483 | 62069 |
| 1500 | 54 | 140 | 3921 | 236 | 6595 | 306 | 8556 | 477 | 13369 | 586 | 16399 | 891 | 24955 | 1369 | 38323 | 2037 | 57039 | |
| 1000 | 36 | 143 | 4011 | 239 | 6684 | 325 | 9091 | 497 | 13903 | 630 | 17647 | 898 | 25133 | 1432 | 40106 | 2149 | 60159 | |
| 28 | 750 | 27 | 153 | 4278 | 242 | 6773 | 331 | 9269 | 497 | 13903 | 637 | 17825 | 904 | 25311 | 1464 | 40997 | 2164 | 60604 |
| 1500 | 48 | 127 | 4011 | 210 | 6617 | 280 | 8823 | 439 | 13837 | 541 | 17045 | 764 | 24063 | 1241 | 39103 | 1846 | 58153 | |
| 1000 | 32 | 134 | 4211 | 210 | 6617 | 296 | 9325 | 439 | 13837 | 563 | 17747 | 793 | 24966 | 124 | 39103 | 1910 | 60159 | |
| 31.5 | 750 | 24 | 127 | 4011 | 216 | 6818 | 293 | 9224 | 433 | 13636 | 560 | 17647 | 789 | 24866 | 1273 | 40106 | 1910 | 60159 |
| 1500 | 42 | 115 | 4068 | 191 | 6780 | 255 | 9040 | 395 | 14012 | 490 | 17401 | 700 | 24859 | 1146 | 40679 | 1655 | 58758 | |
| 1000 | 28 | 115 | 4068 | 191 | 6780 | 267 | 9492 | 401 | 14238 | 506 | 17966 | 716 | 25424 | 1146 | 40679 | 1719 | 61018 | |
| 35.5 | 750 | 21 | 115 | 4068 | 191 | 6780 | 267 | 9492 | 395 | 14012 | 509 | 18079 | 713 | 25311 | 1146 | 40679 | 1719 | 61018 |
| 公称传动比i | 公称传动比i | 额定输入扭矩T1،额定输出扭矩T2 (N.M) | ||||||||||||||
| r/دقیقه | DCY400 | DCY450 | DCY500 | DCY560 | DCY630 | DCY710 | DCY800 | |||||||||
| 输入 | 输出 | T1 | T2 | T1 | T2 | T1 | T2 | TI | T2 | TI | T2 | TI | T2 | |||
| ni | n2 | |||||||||||||||
| 1500 | 94 | 3820 | 61114 | 5284 | 84540 | 8594 | 137506 | 11777 | 188434 | |||||||
| 1000 | 63 | 4202 | 67225 | 6016 | 96254 | 9644 | 154312 | 13560 | 216953 | 21008 | 336125 | 23873 | 381960 | 27215 | 435434 | |
| 16 | 750 | 47 | 4584 | 73336 | 6493 | 3893 | 10568 | 169081 | 15024 | 240380 | 20371 | 325939 | 29284 | 468538 | 33103 | 529651 |
| 1500 | 83 | 3565 | 64169 | 4965 | 89379 | 8594 | 154694 | 11777 | 211988 | |||||||
| 1000 | 56 | 4011 | 72190 | 5634 | 101410 | 9549 | 171882 | 13369 | 240635 | 17761 | 319701 | 23873 | 429705 | 27215 | 489864 | |
| 18 | 750 | 42 | 4393 | 79066 | 6111 | 110004 | 10058 | 181049 | 14260 | 256677 | 18589 | 334597 | 27756 | 499604 | 31830 | 572940 |
| 1500 | 75 | 3501 | 70026 | 4965 | 99310 | 8403 | 168062 | 11459 | 229176 | |||||||
| 1000 | 50 | 3629 | 72572 | 5252 | 105039 | 8403 | 168062 | 11841 | 236815 | 15660 | 313207 | 22918 | 458352 | 27215 | 544293 | |
| 20 | 750 | 38 | 3947 | 78938 | 5666 | 113315 | 8912 | 178248 | 12732 | 254640 | 16424 | 328486 | 24445 | 488909 | 31830 | 636600 |
| 1500 | 67 | 3247 | 72725 | 4647 | 104097 | 7448 | 166840 | 9804 | 219602 | |||||||
| 1000 | 45 | 3438 | 77003 | 4965 | 111227 | 7448 | 166840 | 10504 | 235287 | 13846 | 310152 | 20224 | 453463 | 24827 | 556134 | |
| 22.4 | 750 | 33 | 3501 | 78429 | 5093 | 114079 | 7894 | 176822 | 11204 | 250973 | 14514 | 325124 | 21772 | 487687 | 31321 | 705184 |
| 1500 | 60 | 2865 | 71618 | 4138 | 103448 | 6557 | 163925 | 9294 | 232359 | |||||||
| 1000 | 40 | 3008 | 75198 | 4393 | 109814 | 6971 | 174269 | 9931 | 248274 | 12891 | 322279 | 20244 | 506097 | 24827 | 620685 | |
| 25 | 750 | 30 | 3056 | 76392 | 4456 | 11405 | 7003 | 175065 | 9931 | 248274 | 12859 | 321483 | 19225 | 480633 | 27756 | 693894 |
| 1500 | 54 | 2578 | 72190 | 3756 | 105166 | 5793 | 162206 | 8212 | 229940 | |||||||
| 1000 | 36 | 2721 | 76201 | 4011 | 112296 | 6111 | 171118 | 8690 | 243309 | 11363 | 318173 | 16902 | 473248 | 23873 | 668430 | |
| 28 | 750 | 27 | 2737 | 76647 | 4011 | 112296 | 6239 | 174683 | 8785 | 245982 | 11331 | 317281 | 16934 | 474140 | 24445 | 684472 |
| 1500 | 48 | 2451 | 77204 | 3501 | 110291 | 5220 | 164434 | 7448 | 234619 | |||||||
| 1000 | 32 | 2435 | 76702 | 3533 | 111294 | 5538 | 174460 | 7830 | 246651 | 10217 | 321849 | 15278 | 481270 | 22058 | 694833 | |
| 31.5 | 750 | 24 | 2419 | 76201 | 3565 | 112296 | 5602 | 176466 | 7894 | 248656 | 10186 | 320846 | 15278 | 481270 | 22154 | 697841 |
| 1500 | 42 | 2196 | 77968 | 3183 | 112997 | 4902 | 174015 | 7003 | 248592 | 9103 | 323170 | 13496 | 479105 | |||
| 1000 | 28 | 2196 | 77968 | 3247 | 115256 | 4870 | 172885 | 6875 | 244072 | 9072 | 322040 | 13464 | 477975 | 19384 | 688149 | |
| 35.5 | 750 | 21 | 2228 | 79098 | 3183 | 112997 | 4902 | 174015 | 6875 | 244072 | 9040 | 320910 | 13496 | 479105 | 19607 | 696058 |
