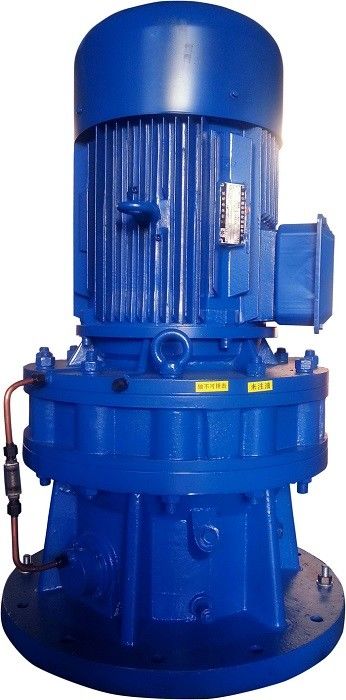

نوع عمودی سیاره ای Cycloidal Pinwheel Reducer Cycloidal سرعت کاهش دهنده
طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Pinwheel: طبقه بندی Reducer Cycloidal Pinwheel: طبقه بندی Reducer Pinwheel: طبقه بندی Reducer
بر اساس نوع سازه، به انواع افقی و عمودی تقسیم می شود.
با توجه به حالت اتصال راننده، آن را به زیر تقسیم می کند: نوع دو محوری، نوع اتصال موتور، نوع اتصال مستقیم موتور
ویژگی Reducer Cycloidal Pinwheel
1نسبت سرعت بالا و کارایی بالا
یک انتقال تک مرحله ای می تواند نسبت کاهش 1 را به دست آورد:87، با بهره وری بیش از 90٪ اگر از یک انتقال چند مرحله ای استفاده شود، نسبت کاهش حتی بیشتر خواهد بود.
2ساختار جمع و جور و اندازه کوچک
با توجه به اصل انتقال سیاره ای، محور ورودی و محور خروجی در یک محور قرار دارند، بنابراین ساختار جمع و جور است و حجم آن کوچک است.
3. کار بدون مشکل و کم صدا
دندان های سوزن سایکلوئید دارای تعداد زیادی از دندان های شبکه، یک ضریب همپوشانی بزرگ و یک مکانیسم پایدار است که لرزش و سر و صدا را به حداقل می رساند.
4. قابل اعتماد و عمر طولانی
از آنجا که قطعات اصلی از فولاد استوار ساخته شده اند ، دارای خواص مکانیکی خوبی هستند. علاوه بر این ، آنها از اصطکاک رولینگ استفاده می کنند ، بنابراین با دوام هستند و عمر طولانی دارند.مقاومت ضربه و لحظه ی بی وقفه کوچکمناسب برای مناسبت هایی است که شروع مکرر و چرخش جلو و عقب دارند.
پارامتر Reducer Cycloidal Pinwheel
قدرت مجاز و گشتاور مجاز دستگاه کاهش دهنده تک مرحله ای (معادل بار K=1.00)
|
مدل |
قدرت ورودی ناقل خروجی |
نسبت انتقال i | محدوده قدرت مجاز | ||||||||||
| 9 | 11 | 17 | 23 | 29 | 35 | 43 | 59 | 71 | 87 | Pmax | pmin | ||
| سرعت ورودی n1 | 1500 ((r/min) | 4P | |||||||||||
| B09/X1 |
P ((kW) T ((N.m) |
0.55 30 |
0.37 26 |
0.37 38 |
0.25 37 |
0.2.5 43 |
0.25 52 |
0.18 50 |
0.55 |
0.18 |
|||
| B0/X2 |
P ((kW) T ((N.m) |
1.1 58 |
1.1 70 |
0.75 74 |
0.75 101 |
0.55 93 |
0.55 112 |
0.37 93 |
0.25 86 |
1.1 |
0.18 |
||
| B1/X3 |
P ((kW) T ((N.m) |
2.2 117 |
2.2 143 |
2.2 220 |
1.5 203 |
1.1 188 |
1.1 227 |
0.75 190 |
0.55 191 |
0.55 230 |
2.2 |
0.25 |
|
| B2/X4 |
P ((kW) T ((N.m) |
4 210 |
4 260 |
4 400 |
3 400 |
2.2 373 |
1.5 307 |
1.5 377 |
1.1 380 |
0.75 315 |
0.75 380 |
4 |
0.55 |
| B3/X5 |
P ((kW) T ((N.m) |
11 580 |
7.5 485 |
7.5 750 |
5.5 745 |
5.5 935 |
4 820 |
4 1010 |
2.2 765 |
2.2 915 |
1.5 765 |
11 |
0.55 |
|
B4/X6/X7 |
P ((kW) T ((N.m) |
11 580 |
11 713 |
11 1100 |
11 1485 |
7.5 1280 |
7.5 1540 |
5.5 1390 |
4 1390 |
4 1670 |
3 1530 |
11 |
2.2 |
| B5/X8 |
P ((kW) T ((N.m) |
18.5 1191 |
18.5 1842 |
18.5 2492 |
15 2547 |
15 3075 |
11 2770 |
7.5 2591 |
7.5 3119 |
5.5 2802 |
18.5 |
2.2 |
|
| B6/X9 |
P ((kW) T ((N.m) |
22 5580 |
15 5183 |
11 4574 |
11 5605 |
15 |
5.5 |
||||||
| B7/X10 |
P ((kW) T ((N.m) |
30 7610 |
15 7643 |
15 |
11 |
||||||||
| سرعت خروجی n2 ((r/min) | 167 | 136 | 88 | 65 | 52 | 43 | 35 | 25 | 21 | 17 | برعکس سرعت ورودی | ||
| سرعت ورودی n1 | 1000 r/min | 6P | |||||||||||
|
B09/X1 |
P ((kW) T ((N.m) |
0.37 30 |
0.25 25 |
0.25 37 |
0.18 37 |
0.18 45 |
0.18 55 |
0.12 45 |
0.37 |
0.12 |
|||
| B0/X2 |
p ((kW) T ((N.m) |
0.75 59 |
0.75 72 |
0.55 80 |
0.55 110 |
0.37 94 |
0.37 112 |
0.25 93 |
0.18 93 |
0.75 |
0.12 |
||
|
B1/X3 |
P ((kW) T ((N.m) |
1.5 118 |
1.5 145 |
1.5 224 |
1.1 220 |
1.1 275 |
0.75 230 |
0.55 205 |
0.37 190 |
0.37 225 |
1.5 |
0.18 |
|
|
B2/X4 |
P ((kW) T ((N.m) |
3 235 |
3 290 |
3 448 |
2.2 445 |
1.5 385 |
1.1 340 |
1.1 415 |
0.75 388 |
0.55 343 |
0.55 420 |
3 |
0.37 |
|
B3/X5 |
P ((kW) T ((N.m) |
7.5 593 |
5.5 531 |
5.5 820 |
4 810 |
4 1020 |
3 925 |
3 1135 |
1.5 775 |
1.5 935 |
1.1 840 |
7.5 |
0.37 |
|
B4/X6/X7 |
P ((kW) T ((N.m) |
7.5 593 |
7.5 735 |
7.5 1125 |
7.5 1520 |
5.5 1405 |
5.5 1700 |
4 1515 |
3 1560 |
3 1870 |
2.2 1680 |
7.5 |
1.5 |
|
B5/X8 |
P ((kW) T ((N.m) |
11 1063 |
11 1642 |
11 2222 |
11 2802 |
11 3382 |
7.5 2833 |
5.5 2851 |
5.5 3430 |
4 3057 |
11 |
1.5 |
|
| B6/X9 |
P ((kW) T ((N.m) |
22 2126 |
22 3285 |
22 4445 |
18.5 4713 |
18.5 5688 |
15 5666 |
11 5702 |
7.5 4678 |
7.5 5732 |
22 |
3 |
|
| B7/X10 |
P ((kW) T ((N.m) |
37 3576 |
37 5526 |
37 7476 |
37 9427 |
30 9225 |
22 8311 |
18.5 9589 |
18.5 11540 |
15 11465 |
37 |
11 |
|
| B8/X11 |
P ((kW) T ((N.m) |
55 5315 |
55 8214 |
55 11114 |
55 14013 |
45 13838 |
37 13978 |
30 15551 |
22 13723 |
22 16816 |
55 |
18.5 |
|
| B9/X12 |
P ((kW) T ((N.m) |
75 15155 |
75 19109 |
55 16913 |
55 20778 |
45 23326 |
37 23080 |
30 22931 |
75 |
30 |
|||
| سرعت خروجی n2 ((r/min) | 111 | 91 | 59 | 43 | 34 | 29 | 23 | 17 | 14 | 11 | برعکس سرعت ورودی | ||
|
يادداشت: 1.T=9550*P*i*n/n1 ((N.m) ؛P=T*n1/(9550*i*n) ((kW). در فرمول: کارایی انتقال اولیه n برابر با 0 است.925 2در هنگام انتخاب یک موتور کاهش دهنده مستقیم، قدرت واقعی موتور باید با محدوده قدرت مجاز مطابقت داشته باشد.اگر قدرت موتور پیکربندی شده بیشتر از قدرت ورودی مجاز باشد، دستگاه کاهش دهنده فقط می تواند تحت چرخش مجاز مشخص شده استفاده شود. |
|||||||||||||
