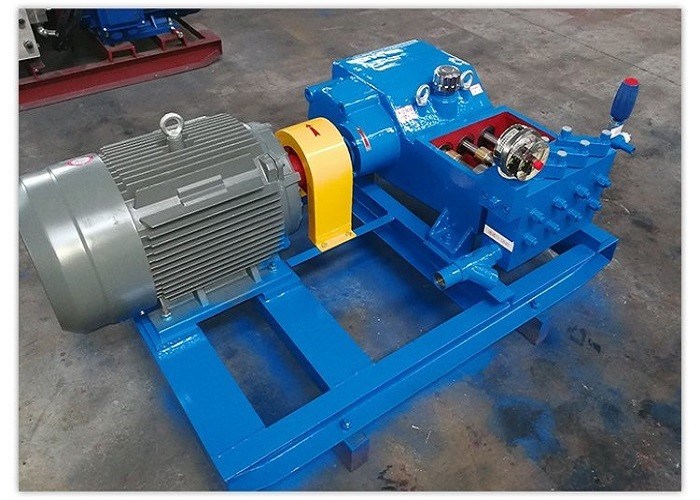

3WP35 پمپ پلنگر سه گانه متقابل پمپ پلنگر الکتریکی
پمپ پلنگر سه گانه:
پمپ فشار بالا به طور عمده از یک بخش قدرت متشکل از یک صندلی، یک کلانکشافت، یک میله اتصال، یک کراس هد، و غیره تشکیل شده است.و یک بخش هیدرولیکی متشکل از یک دریچه ورودی و تخلیه، یک پلمبر، یک جعبه پر کردن، یک بدن پمپ و غیره و با منبع برق و مکانیسم انتقال بر روی یک شاسی مشترک نصب می شود.موتور آن را از طریق کمربند یا Reducer به کلانکسفست منتقل می کند.، و سپس چرخش را به حرکت خطی از طریق میله اتصال و سر کراس تبدیل می کند.و به طور متناوب کنترل مایع وارد جمع کننده آب. محیط مایع در شیر فشار را افزایش می دهد و از طریق شیر تخلیه به کار می رود.با ورودی و خروجی در هر دو طرف برای قرار دادن و نصب آسان، و مجهز به یک شیر ایمنی کاملا باز است.
درپمپ پلنگردارای ویژگی های ساختار جمع و جور، اندازه کوچک، بهره وری بالا، ظاهر زیبا، عملکرد و نگهداری راحت، حرکت سبک و انعطاف پذیر و غیره است. در عین حال،طرح های ویژه مختلف می تواند با توجه به الزامات مختلف کاربران ساخته شود، محیط های مختلف و روش های انتقال مختلف برای پاسخگویی به نیازهای اکثر کاربران.
مشخصات پمپ پلنگر سهگانه:
|
بار نامی پلنگر: 650kg |
طول ضربه: 35mm |
وزن: 120 کیلوگرم |
|||||||||||
|
مدل 3WP35پمپ متقابل سه گانه با فشار بالا |
|||||||||||||
| قطر پلنگر (ملی متر) | 42 | 41 | 38 | 35 | 32 | 29 | 25 | 22 | 20 | 18 | 16 | 14 | |
| فشار کاری (MPa) | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| سرعت (در دقیقه) | جریان L/min M3/h قدرت KW | ||||||||||||
|
90 |
L/min | 13 | 12 | 11 | 10 | 8 | 6 | 4.6 | 3.5 | 2.9 | 2.4 | 2 | 1.4 |
| م3/ساعت | 0.78 | 0.75 | 0.64 | 0.54 | 0.45 | 0.37 | 0.27 | 0.21 | 0.17 | 0.14 | 0.12 | 0.08 | |
| KW | 0.75 | 1 | 1.5 | 1.6 | 1.6 | 1.44 | 1.47 | 1.4 | 1.45 | 1.44 | 1.6 | 1.4 | |
|
110 |
L/min | 16 | 15 | 13 | 11 | 9 | 7.6 | 5.6 | 4.3 | 3.6 | 2.9 | 2.5 | 1.8 |
| م3/ساعت | 0.96 | 0.91 | 0.78 | 0.66 | 0.55 | 0.45 | 0.34 | 0.26 | 0.21 | 0.17 | 0.15 | 0.1 | |
| KW | 1 | 1.2 | 1.56 | 1.76 | 1.8 | 1.8 | 1.79 | 1.72 | 1.8 | 1.74 | 2.2 | 1.7 | |
| 130 | L/min | 19 | 18 | 15 | 13 | 11 | 9 | 6.6 | 5 | 4.3 | 3.4 | 2.9 | 2 |
| MP/h | 1.13 | 1.1 | 0.93 | 0.79 | 0.66 | 0.54 | 0.4 | 0.31 | 0.25 | 0.2 | 0.17 | 0.12 | |
| KW | 1.5 | 1.8 | 2 | 2 | 2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.32 | 2.2 | ||
| 150 | L/min | 22 | 20 | 18 | 15 | 13 | 10 | 8 | 6 | 5 | 4 | 3 | 2 |
| م3/ساعت | 1.30 | 1.20 | 1.10 | 0.89 | 0.78 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | 0.12 | |
| KW | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 200 | L/min | 29 | 28 | 24 | 20 | 17 | 14 | 10 | 8 | 6 | 5 | 4 | 3 |
| MP/h | 1.70 | 1.68 | 1.44 | 1.20 | 1.02 | 0.84 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | |
| KW | 1.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
|
280 |
L/min | 40 | 38 | 33 | 28 | 23 | 19 | 14 | 11 | 9 | 7 | 6 | 4 |
| م3/ساعت | 2.40 | 2.26 | 1.98 | 1.68 | 1.38 | 1.14 | 0.84 | 0.66 | 0.54 | 0.42 | 0.36 | 0.24 | |
| KW | 2.2 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
|
330 |
L/min | 48 | 46 | 39 | 33 | 28 | 23 | 17 | 13 | 11 | 9 | 7 | 5 |
| MP/h | 2.87 | 2.75 | 2.34 | 1.98 | 1.68 | 1.38 | 1.02 | 0.78 | 0.66 | 0.54 | 0.42 | 0.30 | |
| KW | 2 | 4 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5 | 5.5 | 5 | 5.5 | 5 | |
| 400 | L/min | 58 | 55 | 47 | 40 | 34 | 28 | 20 | 16 | 13 | 10 | 8 | 6 |
| م3/ساعت | 3.47 | 3.29 | 2.81 | 2.39 | 2.03 | 1.68 | 1.20 | 0.96 | 0.78 | 0.60 | 0.48 | 0.36 | |
| KW | 2 | 4 | 5.5 | 6 | 7 | 7 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 450 | L/min | 65 | 62 | 53 | 45 | 38 | 31 | 23 | 18 | 15 | 12 | 9 | 7 |
| م3/ساعت | 3.89 | 3.71 | 3.17 | 2.69 | 2.27 | 1.86 | 1.38 | 1.08 | 0.90 | 0.72 | 0.54 | 0.42 | |
| KW | 3 | 5 | 6 | 7 | 7.5 | 7 | 7 | 7 | 7.5 | 7 | 7 | 7 | |
※ هنگامی که شما می خواهید برای انتخاب یک نوع پمپ فشار بالا با یک جریان خاص و فشار و پمپ فشار بالا برای رسانه های خاص،لطفا آخرین نقشه و نقشه پایه را از کارخانه ما تهیه کنید.
استفاده از پمپ پلنگر سه گانه:
محصولات ما برای استفاده به عنوان پمپ های فرعی در صنایع نفتی، شیمیایی و کود مناسب هستند و همچنین می توانند به عنوان تمیز کردن آب با فشار بالا و پاکسازی آب در فلزات، ساخت و ساز،کشتیرانیصنایع صنعتی، شکر، کاغذ و سایر صنایع، به عنوان منابع انتقال برای ماشین آلات هیدرولیک، و همچنین در مواد غذایی، داروسازی، ماشین آلات و غیره بخش هایی که نیاز به تولید مایعات با فشار بالا دارند.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
