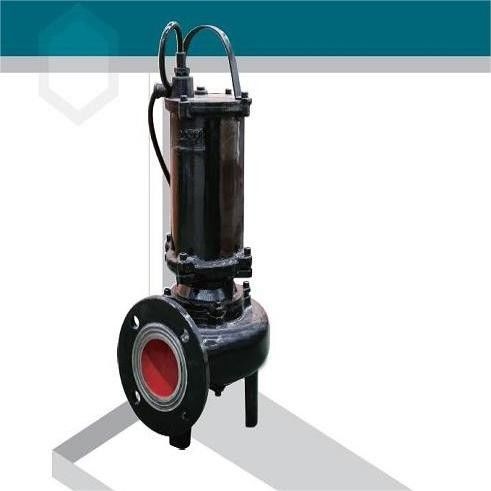

پمپ آب آشامیدنی الکتریکی پمپ آب آشامیدنی برای تصفیه آب فاضلاب
شرایط کاری محصول
1دمای متوسط نباید بیش از ۴۰ درجه سانتیگراد باشد، تراکم ۱۰۵۰ کیلوگرم در متر و ارزش PH باید بین ۵ تا ۹ باشد.
2در طول کار، پمپ نباید کمتر از پایین ترین سطح مایع باشد، ببینید "کمترین سطح مایع".
3. ولتاژ نامی 380V، فرکانس نامی 50Hz. موتور می تواند با موفقیت کار کند تنها در شرایط انحراف هر دو ولتاژ نامی و فرکانس بیش از ± 5٪ نیست.
4حداکثر قطر دانه های جامد که از پمپ عبور می کنند نباید بیش از ۵۰ درصد قطر خروجی پمپ باشد.
مشخصات محصول
به عنوان مثال 50WQC15-8-0.75
50------افق تخلیه ((ملی متر))
WQ------پمپ فاضلاب غوطه ور
C------ ساختار نسل سوم
15------قدرت ((m3/h)
8------سر (م)
0.75------قدرت موتور نصب شده ((kw)
| 序号 | 型号 | 排口径 قطر خروجی (ملی متر) | 流量 ظرفیت | 扬程 سر (م) | 转速 سرعت (r/min) | 功率 قدرت (کیلو وات) | 效率 کارایی (٪) | وزن وزن (کیلوگرم) | |
| نه، نه | نوع | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-075 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-11 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-15 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-22 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9111 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-15 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-22 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 قطر خروجی (ملی متر) |
流量 ظرفیت | 扬程 سر (م) |
转速 سرعت (r/min) |
توان قدرت (کیلو وات) |
效率 کارایی (٪) |
وزن وزن (کیلوگرم) |
|
| نه، نه | نوع | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-55 | 65 |
20 30 45 |
5.6 8.3 125 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-22 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-55 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-55 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-75 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-55 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-75 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
ساختار محصولات
محموله:حامل رول با کیفیت بالا که با یک پیکربندی معقول می تواند طول عمر پمپ را افزایش دهد.
خنک کننده:خنک سازی پمپ: خنک سازی مستقیم با استفاده از پمپ برای پمپ کردن محیط
موتور:عایق کلاس F، حداکثر دمای کار 155°C، و درجه حفاظت IPX8 با مهر موثر.
مهر و موم مکانیکیاز مهر مکانیکی با کیفیت بالا استفاده کنید، دو راه مهر به موتور محافظت دوگانه می دهد.
اتاق روغن:روغن می تواند مهر و موم مکانیکی را روان کند و خنک کند و از طریق جلوگیری از نفوذ مایع به موتور، عملکرد متصل به ایمنی را تحقق بخشد.هوا از مقدار مشخصی که در داخل اتاق باقی می ماند می تواند فشار جمع آوری شده را کاهش دهد.
محرک:طراحی بهینه شده باعث می شود پمپ یک ظرفیت قدرتمند در فیبر و فاضلاب جامد و غیر مسدود در حمل مایع
پوشش پمپ:استفاده از دانش CAD / CAM باعث می شود که پمپ کارایی بیشتری داشته باشد و فرسایش کمتری داشته باشد.
شفت:
پمپ با موتور هم محوری است
به عنوان کوتاه به عنوان ممکن است طراحی شده کشش چرخدار می تواند با انحراف و ارتعاش خود را کاهش دهد، طولانی مدت هر دو مهر مکانیکی و پرت و کاهش سر و صدا در حال اجرا.
سیستم مانیتور:
در داخل استاتور سه سوئیچ کنترل گرما در سری وجود دارد که در حالت "NO." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights)، هنگامی که مهر مکانیکی در طرف پمپ نشت می کند و نسبت روغن به آب در اتاق روغن به غلظت خاصی می رسد، به طور خودکار قدرت را برای متوقف کردن کار پمپ قطع می کند.
عملکرد برای بررسی اینکه آیا عدم فاز موتور با کابینت کنترل الکتریکی در دسترس است تا از سوختن آن به دلیل عدم فاز جلوگیری شود.
