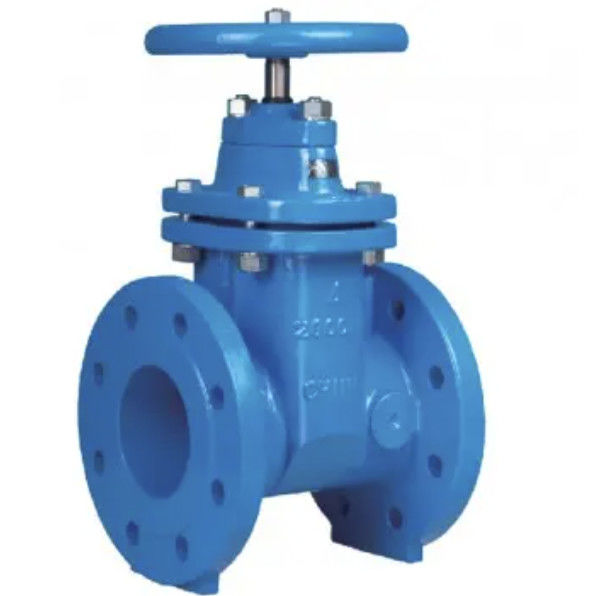

DN40-DN600 دریچه دریچه ایستاده انعطاف پذیر RSGV دریچه برای تصفیه آب
مشخصات محصول:
نصب و نگهداری آسان
کار فریم آهن انعطاف پذیر به طور کامل با لاستیک با عملکرد بالا پوشیده شده است.
صندلی با کف مسطح سطح مهر و موم بدن بدون حفره مسطح است و از هر گونه رسوب خاک جلوگیری می کند.
ماده محصول:
| ماده | نام قطعات | مواد |
| 1 | بدن شیر | آهن نرم، پلاستیک اسپری |
| 2 | صفحه شیر | آهن کششی، پوشش یکپارچه |
| 3 | ساقه | 2Gr13,45 #فولاد کرومی شده |
| 4 | بُلت رو بکش | فولاد گالوانیزه |
| 5 | حلقه O | لاستیک نیترلی |
| 6 | محموله فشار | برنز |
| 7 | حلقه O | لاستیک نیترلی |
| 8 | سرپوش دریچه | آهن نرم، پلاستیک اسپری |
| 9 | بُلت رو بکش | فولاد گالوانیزه |
| 10 | چرخ دست | آهن نرم، پلاستیک اسپری |
مشخصات محصول:
1دمای کار: لاستیک طبیعی ≤80°C، لاستیک نیترل ≤80°C، لاستیک EPDM ≤120°C، لاستیک سیلیکون ≤160°C، لاستیک غذایی طبیعی خالص ≤80°C.
2فشار کار: 0.6Mpa، 1.0Mpa، 1.6Mpa، 2.5Mpa.
3• رسانه های سازگار: آب سرد، آب گرم، روغن، گاز
4اندازه های غیر استاندارد و اندازه های استاندارد ذوب که با لوله های آهن ریخته مطابقت دارند می توانند با توجه به نیازهای کاربر سفارشی شوند.
| قطر اسمی ((ملی متر) | طول ((ملی متر) | عرض ((ملی متر) | ارتفاع ((ملی متر) | |||||
| زیرزمینی | قطب پنهان شده | قطب باز | سیگنال | قفل کن | نشانه ی افتتاح | |||
| DN40 | 178 | 150 | 380 | 380 | 420 | 480 | 380 | 480 |
| DN50 | 178 | 165 | 380 | 380 | 420 | 480 | 380 | 480 |
| DN65 | 190 | 185 | 400 | 410 | 450 | 500 | 400 | 500 |
| DN80 | 203 | 200 | 410 | 460 | 460 | 510 | 410 | 510 |
| DN100 | 229 | 220 | 460 | 540 | 530 | 560 | 460 | 560 |
| DN125 | 254 | 250 | 550 | 610 | 650 | 650 | 550 | 650 |
| DN150 | 267 | 285 | 620 | 670 | 730 | 720 | 620 | 720 |
| DN200 | 292 | 340 | 740 | 480 | 890 | 840 | 740 | 840 |
| DN250 | 330 | 405 | 830 | 890 | 1000 | 980 | 830 | 980 |
| DN300 | 356 | 460 | 940 | 990 | 1140 | 1090 | 940 | 1090 |
| DN350 | 381 | 520 | 980 | 1110 | 1180 | 1180 | 980 | 1180 |
| DN400 | 406 | 580 | 1010 | 1240 | 1260 | 1210 | 1010 | 1210 |
| DN450 | 432 | 640 | 1200 | 1350 | 1450 | 1400 | 1200 | 1400 |
| DN500 | 457 | 715 | 1250 | 1450 | 1500 | 1450 | 1250 | 1450 |
| DN600 | 508 | 840 | 1350 | 1700 | 1650 | 1550 | 1350 | 1550 |
اصل محصول:
دردروازه صندلی انعطاف پذیردریچه به دو نوع تقسیم می شود: دریچه دروازه صندلی انعطاف پذیر روشن و دریچه دروازه صندلی انعطاف پذیر تاریک. معمولا یک رشته تراپیزی در میله بلند کننده وجود دارد،از طریق مغز در وسط دروازه و شکاف راهنما در بدن شیر، حرکت چرخش به حرکت خطی تغییر می کند، یعنی چرخش عملیاتی به فشار عملیاتی تبدیل می شود. هنگامی که شیر باز می شود، زمانی که ارتفاع بلند دروازه برابر با 1 است:1 برابر قطر شیر، عبور مایع به طور کامل باز شده است، اما این موقعیت را نمی توان در طول کار نظارت کرد.
کاربرد محصول:
دردریچه صندلی انعطاف پذیرمناسب برای گاز غیر خوردنی و محیط مایع در دمای اتاق (≤80°C) مانند آب پاک، هوا، روغن، فاضلاب تصفیه آب، پردازش مواد غذایی، سیستم حفاظت از آتش، گاز طبیعی،سیستم گاز مایعو اثر مهر و موم بسیار خوبی دارد، تقریباً هیچ نشتی نمی توان به دست آورد.
