GB/T 9770 کمربند حامل فولاد تقویت شده کمربند حامل سیم برای انتقال مواد
-
برجسته کردن
GB/T 9770 کمربند های حامل سیم فولادی,کمربندهای حمل و نقل ضد پارگی سیم فولادی,کمربند نقاله ای 1400 میلی متری
,Anti tear Steel Cord Conveyor Belts
,1400mm Wire Rope Conveyor Belt
-
نام محصولتسمه نقاله بند ناف فولادی
-
موادلاستیک + EP پارچه
-
کیفیتسطح بالا
-
استفادهانتقال مواد
-
ویژگیضد پارگی مقاوم در برابر حرارت
-
عرض کمربند800-2800 میلی متر
-
محل منبعچین
-
گواهیGB/T 9770
-
شماره مدلST
GB/T 9770 کمربند حامل فولاد تقویت شده کمربند حامل سیم برای انتقال مواد
GB/T 9770 کمربند حامل فولاد تقویت شده کمربند حامل سیم برای انتقال مواد
توضیحات محصول:

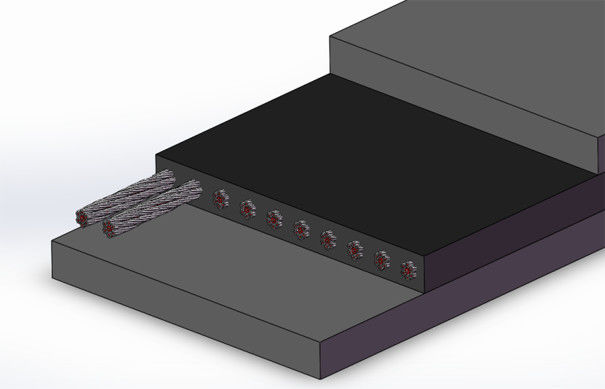

کمربند حمل سیم فولاد یک کمربند حمل سیم لاستیکی با سیم فولادی به عنوان اسکلت است. این محصول از هسته لاستیکی، سیم فولادی، لایه پوشش و لبه ها تشکیل شده است.اين مزاياي مقاومت کششي بالا رو دارهمقاومت خوب در برابر ضربه، عمر طولانی، کشش کوچک در هنگام استفاده، شکل گیری خروجی خوب و مقاومت انعطاف پذیری خوب. برای حمل مواد در مسافت های طولانی مناسب است.مسافت های بزرگو سرعت بالا.
پارامتر محصول:
1) کمربند های حمل سیم سیم نمونه های علامت گذاری (استانداردهای اجرا: GB/T 9770)
به عنوان مثال GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ کد استاندارد
1400 ------ طول (م)
2200 ------ عرض (ملی متر)
ST3150 ------ مشخصات مقاومت
8+8 ------ ضخامت چسب پوششی بالا و پایین
H ------ کد سطح عملکرد لایه پوشش
2) مشخصات استحکام کمربند ناقل سیم فولادی:
| ماده | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
مقاومت کششی طولی N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
حداکثر قطر اسمی سیم mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
فاصله بین طناب سیم mm |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
ضخامت چسب پوشش بالا mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
ضخامت چسب پوشش پایین mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) مشخصات عرض طناب:
|
عرض mm |
تعداد طناب های سیم | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) جدول عملکرد پوشش لایه ی کمربند حامل سیم:
| کد سطح | قدرت سیم کششی،MPa≥ | طول کششی در زمان شکستن،٪≥ | مقدار فرسایش،mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| توجه:D ️ در شرایط سخت کار؛H ️ در شرایط سخت خراش کاری؛L ️ در شرایط کار عادی؛P ️ مقاوم به روغن، مقاوم به گرما، مقاوم به اسید و قلیکمربند های حمل کننده مقاوم در برابر سرما و به طور کلی ضد شعله | |||
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
