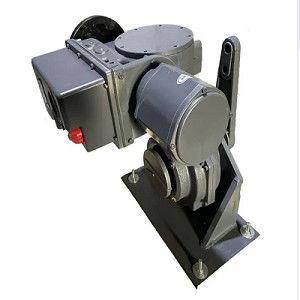

سری SD چهار نوبت الکتریکی Valve Actuator موتورهای الکتریکی Actuator
-
برجسته کردن
اکتور الکتریکی چهار گره ای سری SD,50 هرتز
,یک ربع دور الکتریکی,عامل شیر الکتریکی 95٪ رطوبت
,electric valve actuator 95% Humidity
-
نام محصولاکتور الکتریکی ربع دور
-
دمای کار-10~+55℃/-20~+70℃
-
رطوبت نسبی≤95%
-
AC تک ولتاژ220v±10%
-
Ac سه فاز سه سیم380 ولت ± 10٪
-
فرکانس1% ± 50/60 هرتز
-
جریان الکتریسیتهDC220V/DC48V
-
محل منبعچین
-
شماره مدلسری SD
سری SD چهار نوبت الکتریکی Valve Actuator موتورهای الکتریکی Actuator
سری SD چهار نوبت الکتریکی Valve Actuator موتورهای الکتریکی Actuator
خلاصه ای از چالاکتور دریچه ربع باری:
چالشهای الکتریکی ربع دور از انرژی الکتریکی برای باز کردن، بسته شدن یا دریچه های گاز استفاده می کنند که نیاز به موقعیت بسیار دقیق دارند.آنها طراحی شده اند برای خودکار کردن کار دقیق دریچه ها که باز و بسته می شود از طریق یک حرکت چرخش 90 ° (یک چهارم چرخش)، مانند دریچه های توپ، دریچه های پلگ، دریچه های خفه کننده، دریچه های پراکنده و دریچه های پروانه.محرک های چرخشی ربع دور نیز می توانند برای اتوماسیون دامپرها برای تنظیم جریان هوا در دودخانه ها و تجهیزات دستکاری هوا برای صنعت HVAC استفاده شوند.
دستگاه های ولول ربع دورcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyطراحی فشرده و وزن نسبتاً سبک آنها برای موقعیت هایی که فضای نصب محدود است ایده آل است و امکان فضای اضافی برای گزینه های لوله جایگزین را فراهم می کند.
مشخصات یک ولتاژ الکتریکی یک ربع دور:
| مدل | چرخش نامی ((Nm) |
زمان کامل اجرا ((S) |
فلنج نصب شده | پايه نصب شده | پارامترهای موتور مجهز | |
|
فلنج نصب استاندارد ISO |
مدل چرخدستی توپ | کد ولتاژ |
قدرت نامی KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
عملکرد فنی اکتواتور الکتریکی ربع دور:
1. منوی عیب یابی چینی و انگلیسی، ساده و بصری
2. از 3 روش کنترل پشتیبانی می کند:
A. کنترل نوع سوئیچ می تواند کنترل jog یا save را انتخاب کند.
B. استاندارد کنترل آنالوگ 4-20mA، مقاومت سیگنال ورودی 100Ω، مقاومت سیگنال خروجی <750Ω.
C. کنترل اتوبوس MODBUS (اختیاری)
3. این دستگاه دارای عملکرد شناسایی و اصلاح توالی فاز است. قدرت سه فاز نیازی به شناسایی توالی فاز ندارد و دستگاه می تواند به طور معمول هنگام اتصال کار کند.
4. این دارای عملکرد حفاظت از از دست دادن فاز منبع تغذیه است. محرک از دست دادن فاز سه فاز منبع تغذیه به طور خودکار متوقف می شود و از دست دادن فاز را نشان می دهد.
5اقدامات حفاظتی چندگانه وجود دارد:
A. محدوده الکترونيکي
B. حفاظت از چرخش بیش از حد
ج. حفاظت از قطع سیگنال، در موقعیت ماندن، کاملا بسته، کاملا باز، سه روش برای انتخاب
D. حفاظت از گرم شدن موتور
E. حفاظت از روتور متوقف، هنگامی که یک فرمان کنترل وجود دارد، پس از 8S، هیچ اقدام بازخوردی وجود ندارد و به عنوان متوقف قضاوت می شود.
6مجهز به تماس های خشک هشدار 4 راه، آیتم های هشدار می تواند از طریق تنظیمات انتخاب شود
7کنترل با دقت بالا، خطا ≤ ± 1٪، ترمز، ترمز واکنش به تاخیر را اتخاذ می کند و نوسان جریان کوچک است.
8. با عملکرد کنترل اضطراری ESD
9بالاترین سطح حفاظت IP67 است.
10اجرای استانداردهای IEC60259، JB/T8219-2016، GB4208-2017، GB3836.2-2010، GB3836.1-2010 و مرجع.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
